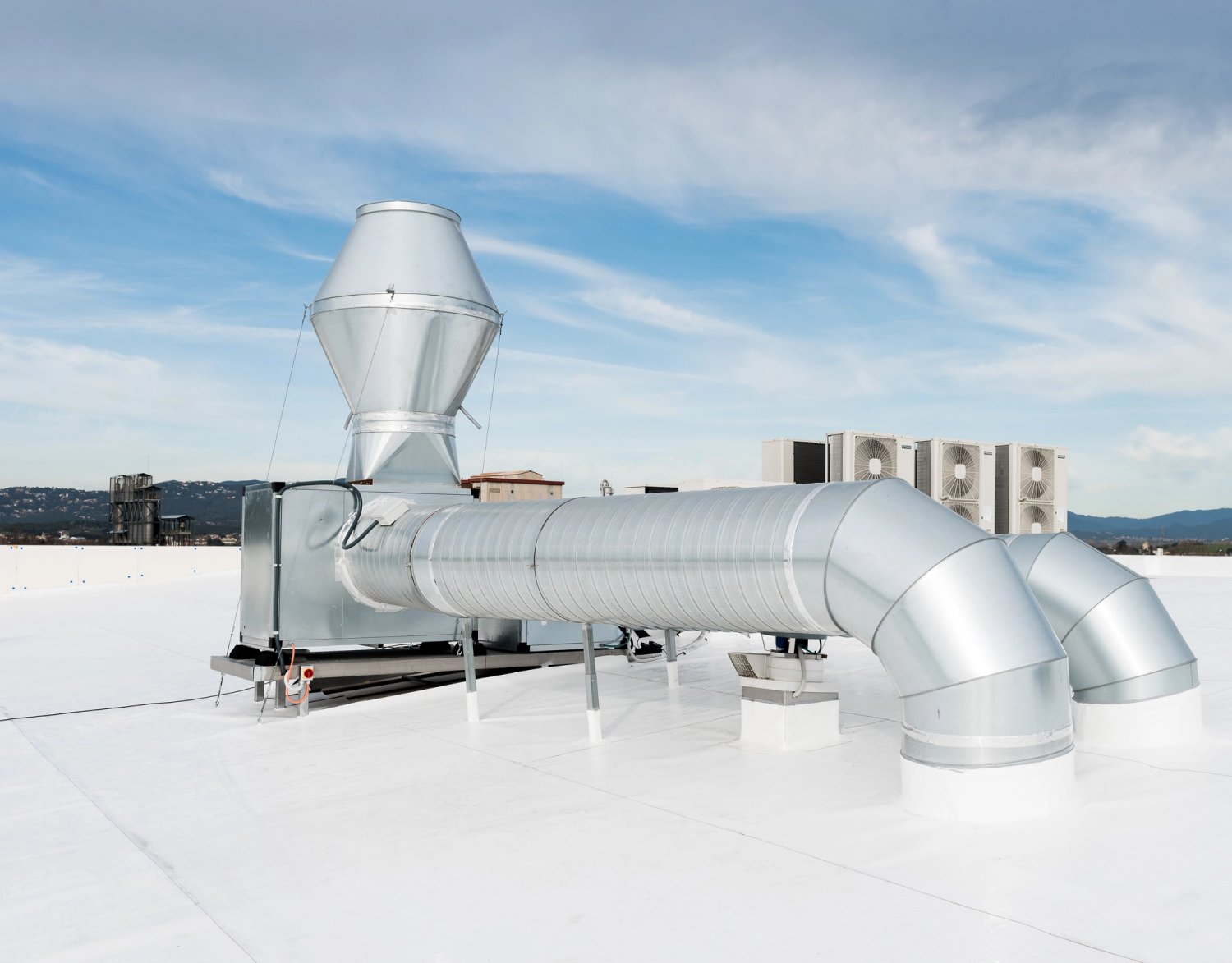

Cajas de ventilación: ¿qué modelo necesitas para cada instalación?
#Artículos técnicos
1/9/2026
Las cajas de ventilación son un elemento fundamental en muchas instalaciones de ventilación industrial, comercial y hostelera. Su función es sencilla: mover el aire de forma controlada entre los diferentes espacios de una instalación. Sin embargo, no todas las aplicaciones requieren el mismo tipo de ventilador ni la misma configuración.
¿Qué diferencia hay entre una caja de ventilación para extracción de humos y una destinada a la renovación de aire? ¿Cuándo conviene utilizar una caja con motor a transmisión y cuándo es suficiente un motor directo? ¿Qué caja de ventilación necesita una instalación con pocas pérdidas de carga?
La elección dependerá principalmente de qué tipo de aire se quiere mover, las condiciones de trabajo, el caudal y la presión necesarios y las características de la instalación.
En Morgui disponemos de cuatro familias de cajas de ventilación: UNIC, CUBIC, BASIC y CD. Cada una está diseñada para un tipo de aplicación diferente.
¿Qué caja de ventilación necesito?
La primera pregunta que debemos hacernos es qué tipo de aire va a mover el equipo.
No es lo mismo trabajar con extracción de humos de cocinas que realizar una instalación convencional de renovación de aire. Tampoco son iguales una red con un recorrido largo y elevadas pérdidas de carga y una instalación sencilla.
Por este motivo, la selección de la caja debe hacerse teniendo en cuenta tanto la aplicación como las prestaciones necesarias.
Caja de ventilación UNIC: para extracción de humos
La UNIC es la caja de ventilación específicamente diseñada para instalaciones de extracción de humos. Incorpora un ventilador centrífugo de simple oído, motor a transmisión y un ventilador homologado para trabajar a 400 ºC durante 2 horas, según EN 12101-3:2002.
Esta característica la diferencia claramente del resto de modelos de la gama y la convierte en una solución orientada a instalaciones en las que la resistencia al fuego del sistema de extracción es un requisito fundamental.
Además, la UNIC dispone de estructura desmontable y tapas practicables, lo que facilita las operaciones de mantenimiento, limpieza y sustitución de componentes. Está disponible con salida horizontal —con dos posiciones posibles— o salida vertical, y también puede fabricarse con envolvente tipo sándwich para mejorar el aislamiento.
¿Cuándo utilizar una caja de ventilación UNIC?
La UNIC está indicada cuando la instalación requiere extracción de humos en caso de incendio y se necesita un ventilador homologado para altas temperaturas.
También resulta especialmente apropiada para instalaciones donde el mantenimiento debe realizarse de forma cómoda y donde interesa disponer de una caja completamente desmontable.
Caja de ventilación CUBIC: para renovación de aire en instalaciones exigentes
La CUBIC está diseñada para la renovación de aire y utiliza un ventilador centrífugo de doble oído con motor a transmisión. Es una solución especialmente interesante para instalaciones de ventilación que requieren una estructura robusta y diferentes posibilidades de configuración.
Una de sus principales ventajas es que toda la estructura es desmontable y todas las tapas son practicables. Esto simplifica las labores de mantenimiento y facilita el acceso al ventilador y a sus componentes.
La CUBIC incorpora aislamiento interno termoacústico y está disponible con salida horizontal o vertical. Además, puede incorporar diferentes configuraciones de ventilador según el modelo, incluyendo versiones semirreforzadas o reforzadas.
Caja de ventilación BASIC: una solución versátil para aire limpio
La BASIC es una caja de ventilación con ventilador centrífugo de doble oído y motor a transmisión, diseñada tanto para la aspiración como para la impulsión de aire limpio. Puede utilizarse en locales, cocinas industriales y otras instalaciones de ventilación general.
Es la solución intermedia de la gama: más completa que la CD y más sencilla que la CUBIC.
La propia configuración del producto la hace adecuada para instalaciones con un recorrido normal de conducto, pocas pérdidas de carga y sin necesidad de disponer de una estructura completamente desmontable.
La BASIC dispone de aislamiento termoacústico de 10 mm, ventilador montado sobre bancada lineal y laterales practicables mediante tornillería para facilitar el mantenimiento. También puede suministrarse con acabado sándwich o lacado.
¿Cuándo elegir una caja BASIC?
La BASIC es una buena opción cuando se necesita aspirar o impulsar aire limpio y la instalación presenta unas condiciones convencionales, sin grandes pérdidas de carga ni necesidades especiales de desmontaje.
¿Qué diferencia hay entre CUBIC y BASIC?
Ambas cajas utilizan un sistema de motor a transmisión y están destinadas a mover aire limpio, pero la CUBIC está orientada a instalaciones que requieren una construcción más robusta y una caja totalmente desmontable. La BASIC, por su parte, es una solución más sencilla para instalaciones con recorridos de conducto normales y pocas pérdidas de carga.
Por tanto, elegir entre CUBIC y BASIC dependerá de las necesidades de la instalación, el nivel de exigencia y las prestaciones necesarias.
Caja de ventilación CD: motor directo para instalaciones sencillas
La CD es el modelo más compacto y sencillo de la gama. A diferencia de UNIC, CUBIC y BASIC, utiliza un motor directamente conectado al eje del ventilador, eliminando la transmisión mediante correas y poleas.
Está diseñada para la aspiración o impulsión de aire limpio y resulta adecuada para aplicaciones sencillas con rangos de presión y caudal más limitados.
De serie incorpora un motor monofásico cerrado IP54, aunque existen configuraciones trifásicas, de tres velocidades y con rotor exterior. También permite diferentes sistemas de regulación de velocidad.
¿Cuándo elegir una caja CD?
La CD es adecuada cuando se busca una solución para instalaciones de ventilación sencillas, con necesidades de caudal y presión moderadas y donde una configuración con motor directo resulta suficiente.
¿Cuál es la diferencia entre una caja con motor directo y una con motor a transmisión?
Esta es una de las preguntas más habituales al seleccionar una caja de ventilación.
En un equipo de motor directo, el motor está conectado directamente al eje del ventilador. Es el sistema utilizado en la caja CD. En las cajas con motor a transmisión, como CUBIC y BASIC, el movimiento se transmite mediante correas y poleas. La UNIC también utiliza este sistema.
La elección no debe hacerse únicamente por el tipo de transmisión, sino teniendo en cuenta las prestaciones necesarias, el caudal, la presión, las condiciones de funcionamiento y las características del proyecto.
¿Qué caja de ventilación es mejor para extracción de humos?
Para una aplicación de extracción de humos, la elección debe diferenciarse claramente de las aplicaciones convencionales de ventilación de aire limpio.
La UNIC está específicamente diseñada para este uso e incorpora un ventilador homologado para funcionar a 400 ºC durante 2 horas, según EN 12101-3:2002. Por tanto, es el modelo de la gama destinado a aplicaciones de extracción de humos en las que se requiere esta prestación.
CUBIC, BASIC y CD están diseñadas para aspiración, impulsión o renovación de aire limpio, por lo que no deben considerarse equivalentes a la UNIC para una instalación de control de humos.
¿Cómo elegir una caja de ventilación según la instalación?
Para seleccionar correctamente una caja de ventilación es recomendable analizar al menos cuatro aspectos:
Tipo de aire: ¿Se mueve aire limpio, aire de renovación o humo?
Caudal necesario: ¿Cuánto aire debe desplazar el ventilador?
Presión disponible: ¿Qué pérdidas de carga tiene la red de conductos, filtros, rejillas y otros elementos?
Características de instalación: ¿Se necesita una caja desmontable?, ¿se requiere aislamiento?, ¿conviene motor directo o transmisión?, ¿la salida debe ser horizontal o vertical?
A partir de estos datos se puede seleccionar el modelo y la configuración más adecuada.
Las cuatro cajas de ventilación de Morgui
La gama de cajas de ventilación de Morgui permite cubrir desde instalaciones sencillas de aportación o extracción de aire hasta aplicaciones específicas de extracción de humos.
La CD está pensada para aplicaciones sencillas y caudales y presiones más limitados. La BASIC amplía las posibilidades para instalaciones convencionales de aire limpio. La CUBIC aporta una construcción más robusta y completamente desmontable. Y cuando la aplicación requiere extracción de humos con resistencia a altas temperaturas, la solución es la UNIC, homologada a 400 ºC durante 2 horas.
La selección correcta no depende únicamente del tamaño de la caja: debe responder a las condiciones reales de funcionamiento de la instalación.
¿Necesitas ayuda para elegir una caja de ventilación?
Cada proyecto de ventilación tiene unas necesidades diferentes. Determinar correctamente el caudal, la presión, el tipo de aire y las características del conducto permite seleccionar el equipo más adecuado y evitar sobredimensionamientos o instalaciones insuficientes.
En Morgui podemos ayudarte a escoger la caja de ventilación adecuada para tu instalación y definir la configuración necesaria según las características del proyecto.
