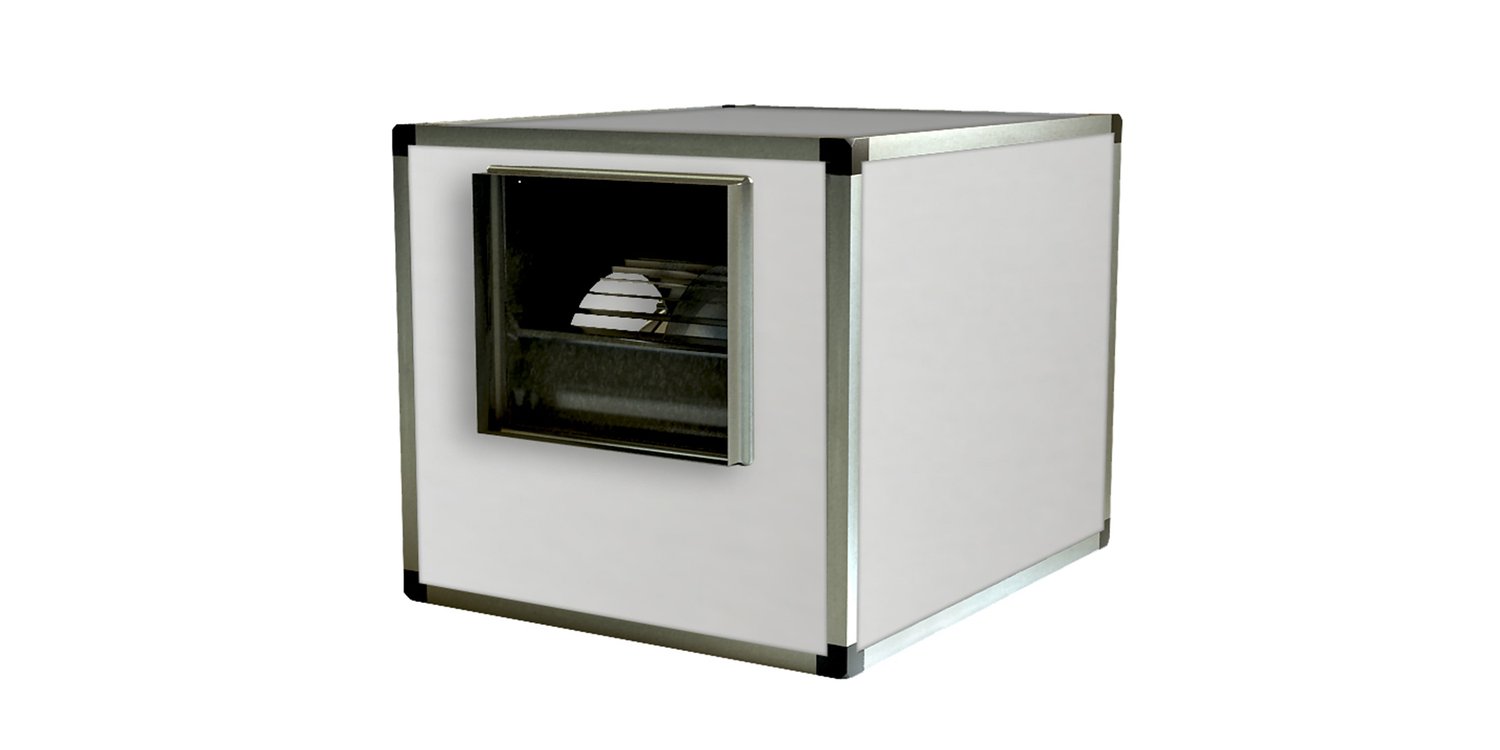

Caja de Ventilación CUBIC

Caja de ventilación con ventilador centrífugo de doble oído y motor a transmisión, diseñada para la renovación de aire. Disponible en salida horizontal y vertical.

Producto en stock.

Desmontable y practicable
Con aislamiento acústico
Incorpora base tensora
Ventilador semireforzado
Ventilador reforzado

La caja de ventilación perfecta para la impulsión de aire. El modelo CUBIC garantiza una ventilación mecánica con mínimas vibraciones, una estructura robusta y un diseño práctico que facilita la instalación.

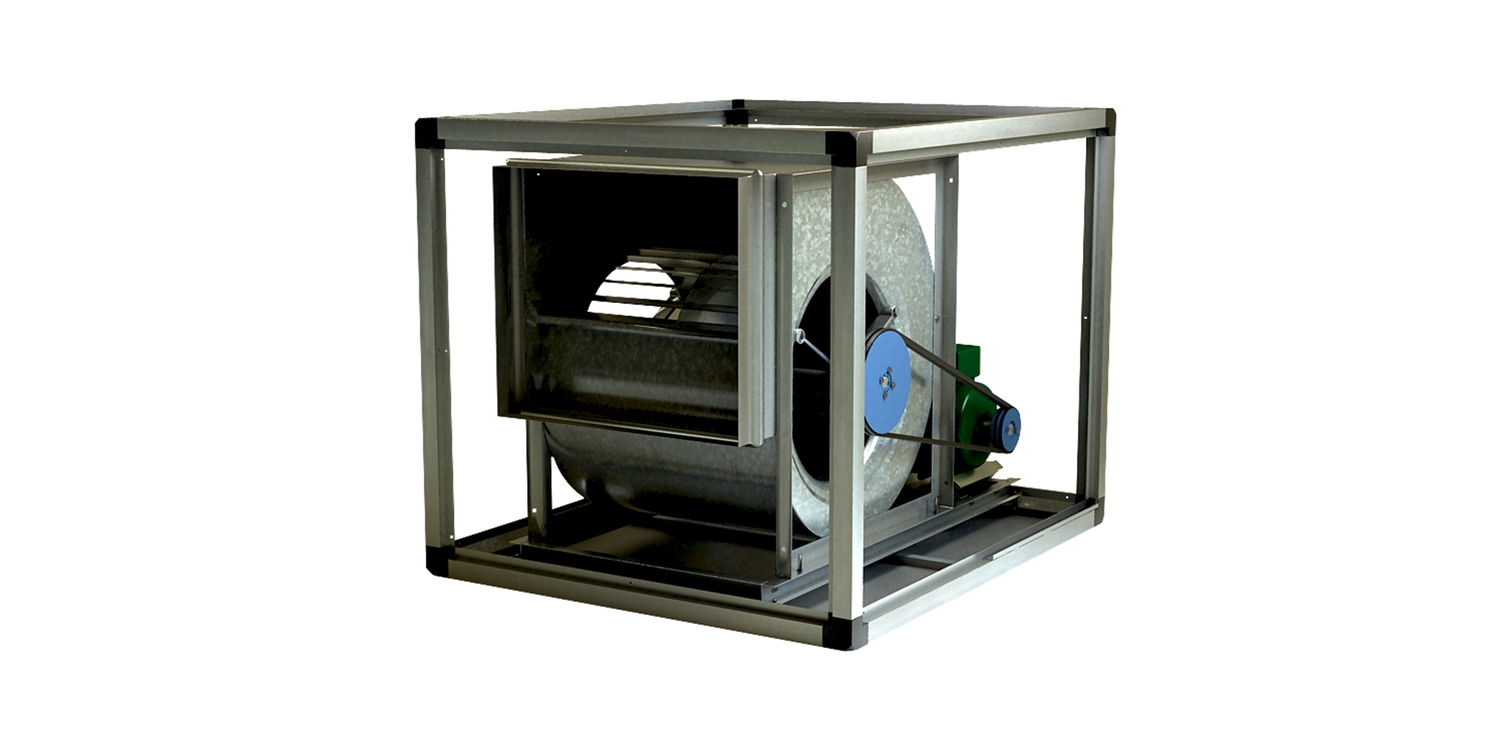

Interior caja de ventilación para renovación de aire Morgui

Principales características

Caja de ventilación con ventilador centrífugo de doble oído y motor a transmisión, diseñada para la renovación de aire. Incorpora el ventilador VCTM con turbina a acción.

Todas las tapas son practicables, facilitando muchísimo su mantenimiento, limpieza y el recambio de sus componentes. Esto se traduce en un ahorro de tiempo y de costes. Estructura también desmontable.

También está disponible con acabado sandwich (doble pared de aislamiento).

Aunque existe la posibilidad, no recomendamos instalar motores monofásicos. Si la instalación tiene salida monofásica, se puede instalar un variador que convierte la señal a trifásica.

Medidas

Según el modelo. Disponibles en la ficha técnica.

Materiales

Envolvente, tapas laterales y perfiles de acero galvanizado. Cantoneras de nylon.

Construcción

Fabricación con perfiles y tapas laterales practicables. Toda la estructura es desmontable. Ventilador en bancada lineal. Con la aspiración ciega, para poder adaptar la conexión según necesidades, mediante brida circular o rectangular. El envolvente incorpora aislamiento interno de espuma Politec B-S3 d0, de 10 mm de espesor.

Componentes

-Ventilador centrífugo de doble oído y motor a transmisión y álabes a acción. Modelo VCTM/TDA SR para 9/9 hasta 18/18 o R para 20/20 hasta 30/28. -Motor trifásico B3-IE2 con protección IP55. Importante incorporar variador de frecuencia para cumplir con la normativa de Eficiencia Energética. -Base tensora. -Transmisión mediante correas trapeziales SPZ y poleas en dos piezas: moyú y corona. -Junta elástica antivibratoria 45/60/45 de clasificación al fuego A1 para la boca de impulsión. Temperatura máxima de 80ºC. -Amortiguadores interiores: de caucho para modelos de 9/9 hasta 18/18, metálicos para modelos de 20/20 hasta 30/28.

Acabados

Se incluye el logotipo de Morgui en el lateral opuesto a la boca de aspiración, en la parte superior izquierda. En el mismo lateral, en la esquina inferior derecha, se incluyen las señales de riego eléctrico y atrapamiento. Encima de estas, también se incluye la etiqueta de fabricación con el detalle de componentes y la certificación CE.

Normativas

Normativa CE de seguridad de máquinas: 2006/42/CEE. Eficiencia energética: Directiva 640/2009 según norma IEC 60034-30.

9/9

Potencia 0,33 kW/0,5 CV. Horizontal o vertical. Potencia 0,5 kW/0,75 CV. Horizontal o vertical. Potencia 0,7 kW/1 CV. Horizontal o vertical. Potencia 1,1 kW/1,5 CV. Horizontal o vertical.
