Caja de ventilación con ventilador centrífugo de doble oído y motor a transmisión, diseñada para la aspiración o impulsión de aire limpio. Disponibles con salida de aire horizontal y vertical. Producto en stock.
Busca productos por nombre
Ventiladores y cajas | Morgui

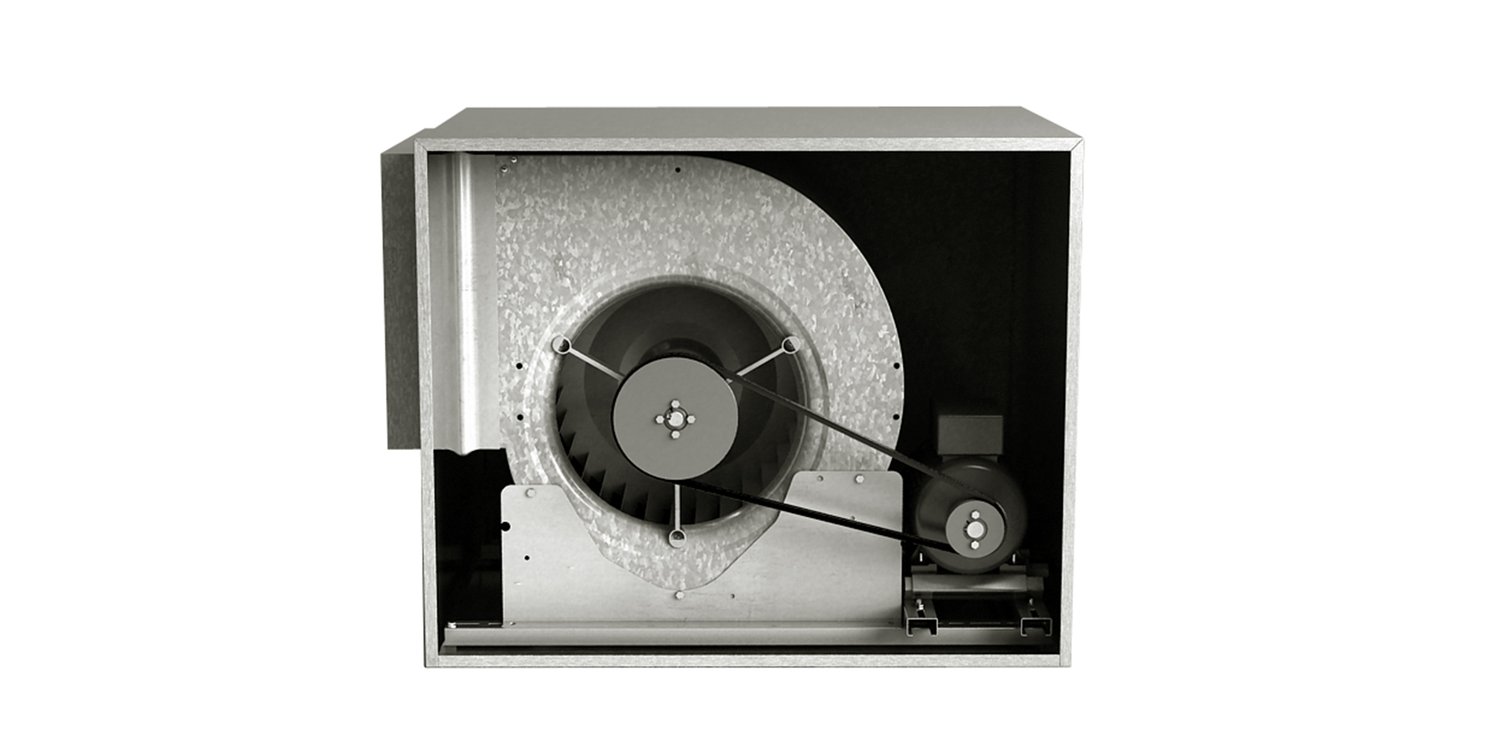

Caja de Ventilación BASIC
Con aislamiento acústico
Incorpora base tensora
Aislamiento sandwich opcional
Lacado opcional
La hermana pequeña de la CUBIC y mayor que la CD. Es adecuada para todas las instalaciones con un recorrido normal de conducto, pocas pérdidas de carga y sin necesidad que sea desmontable.
Principales características
Caja de ventilación con ventilador centrífugo de doble oído y motor a transmisión, diseñada para la aspiración o impulsión de aire limpio en locales, cocinas industriales o aplicaciones de ventilación en general. Incorpora el ventilador VBAS-L con turbina a acción.
Las tapas laterales son practicables mediante tornillería, facilitando muchísimo su mantenimiento, limpieza y el recambio de sus componentes. Esto se traduce en un ahorro de tiempo y de costes.
Aunque existe la posibilidad, no recomendamos instalar motores monofásicos. Si la instalación tiene salida monofásica, se puede instalar un variador que convierte la señal a trifásica.
Medidas
Según el modelo. Disponibles en la ficha técnica.
Materiales
Chapa de acero galvanizado.
Construcción
Ventilador montado en bancada lineal, con pies de soporte. Los laterales son practicables mediante tornillería. Tapa ciega para la boca de aspiración, opcional. Envolvente con aislamiento termo-acústico de espuma de polietileno de célula cerrada de 10 mm de espesor (Politec B-S3 D0).
Componentes
-Ventilador centrífugo VBAS-L/TDA-L de doble oído y álabes hacia adelante (acción). -Motor trifásico B3-IE2 con protección IP55. Recomendable regular con convertidor de frecuencia. -Correas trapeziales SPZ y poleas en dos piezas: moyú y corona. -Base tensora. -Amortiguadores de caucho.
Acabados
Se incluye el logotipo de Morgui en el lateral opuesto a la boca de aspiración, en la parte superior izquierda. En el mismo lateral, en la esquina inferior derecha, se incluyen las señales de riego eléctrico y atrapamiento. Encima de estas, también se incluye la etiqueta de fabricación con el detalle de componentes y la certificación CE.
Normativas
Normativa CE de seguridad de máquinas: 2006/42/CEE. Eficiencia energética: Directiva 640/2009 según norma IEC 60034-30. Aislamiento ignífugo: Clasificación al fuego A2.
9/9
Potencia 0,33 kW/0,5 CV. Horizontal o vertical. Potencia 0,5 kW/0,75 CV. Horizontal o vertical. Potencia 0,7 kW/1 CV. Horizontal o vertical. Potencia 1,1 kW/1,5 CV. Horizontal o vertical.
10/10
Potencia 0,33 kW/0,5 CV. Horizontal o vertical. Potencia 0,5 kW/0,75 CV. Horizontal o vertical. Potencia 0,7 kW/1 CV. Horizontal o vertical. Potencia 1,1 kW/1,5 CV. Horizontal o vertical. Potencia 1,5 kW/2 CV. Horizontal o vertical.
12/12
Potencia 0,5 kW/0,75 CV. Horizontal o vertical. Potencia 0,7 kW/1 CV. Horizontal o vertical. Potencia 1,1 kW/1,5 CV. Horizontal o vertical. Potencia 1,5 kW/2 CV. Horizontal o vertical. Potencia 2,2 kW/3 CV. Horizontal o vertical.
15/15
Potencia 0,7 kW/1 CV. Horizontal o vertical. Potencia 1,1 kW/1,5 CV. Horizontal o vertical. Potencia 1,5 kW/2 CV. Horizontal o vertical. Potencia 2,2 kW/3 CV. Horizontal o vertical. Potencia 3 kW/4 CV. Horizontal o vertical.
18/18
Potencia 1,1 kW/1,5 CV. Horizontal o vertical. Potencia 1,5 kW/2 CV. Horizontal o vertical. Potencia 2,2 kW/3 CV. Horizontal o vertical. Potencia 3 kW/4 CV. Horizontal o vertical.
