Ventilador centrífugo de doble aspiración, a transmisión, turbina a acción y con estructura semireforzada. Ideal para la aspiración o impulsión de aire limpio en locales, cocinas industriales, parkings o aplicaciones de ventilación en general.
Producto en stock.

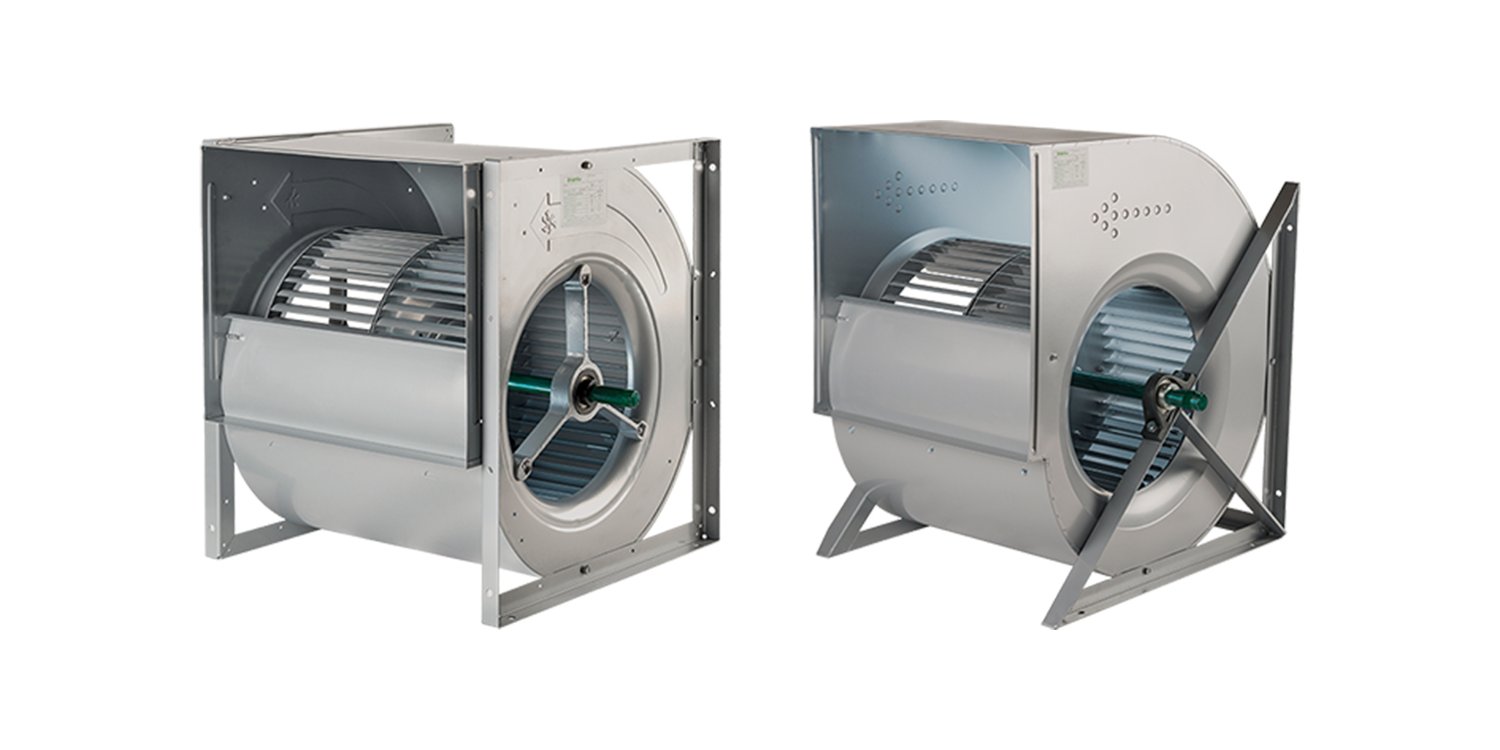

Ventiladores centrífugos de doble aspiración fabricados en chapa de acero galvanizado, con salida a eje libre para accionamiento por transmisión mediante correas y poleas.
La construcción de la serie semireforzada pequeña se realiza con marcos laterales más cruceta; y la serie semi-reforzada grande con bastidor triangular y soporte de rodamiento. Con caudales y presiones totales hasta 53.800 m³/h y 1.260 Pa. Cubren rangos de temperatura desde -20 °C hasta 80 °C o 110 °C en función de la serie.

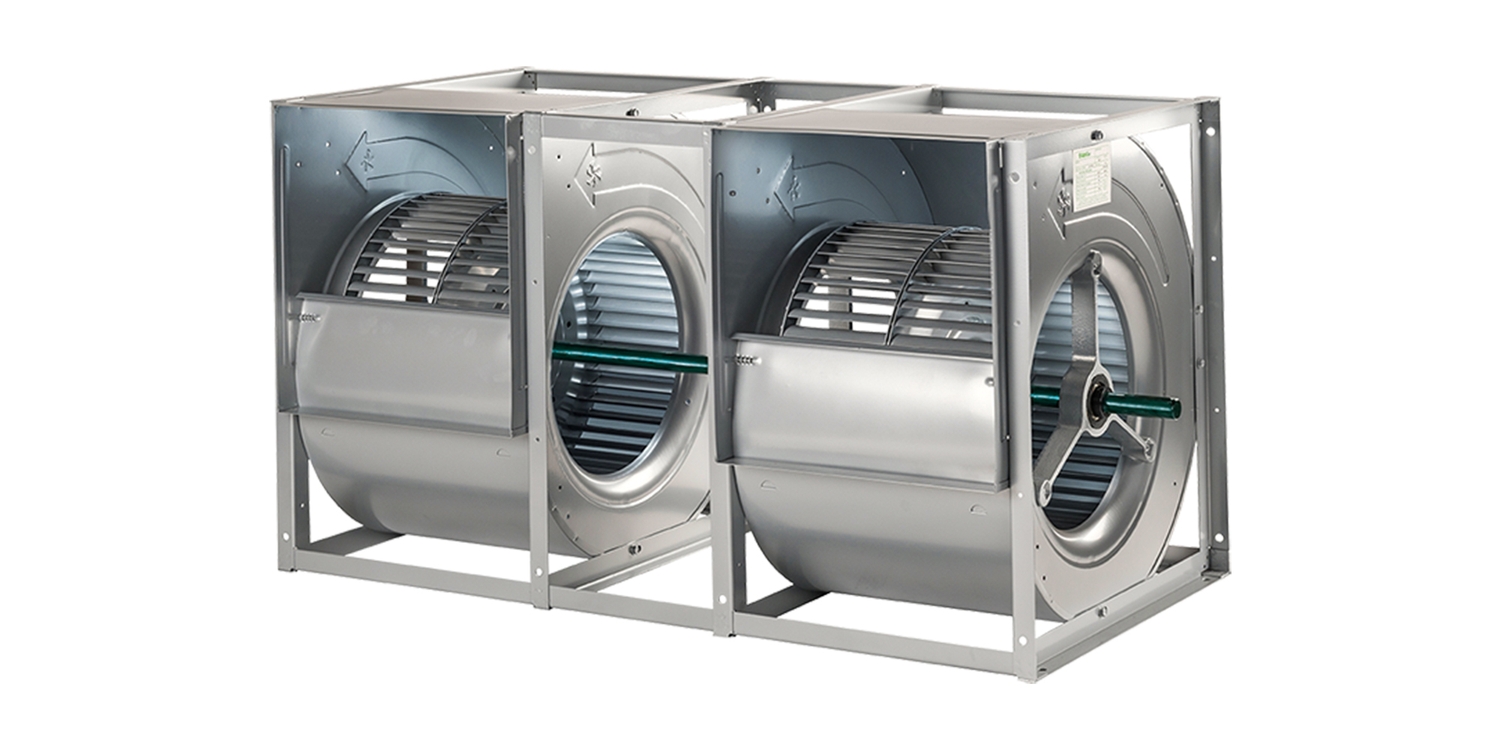

Disponible en formato doble, con dos ventiladores VCTM-SR/TDA-SR montados en tándem sobre el mismo eje, con cruceta y reforzados con marcos laterales más travesaños, formando una unidad. Con caudales y presiones totales de hasta 34.600 m³/h y 1.010 Pa.
Según el modelo. Disponibles en la ficha técnica.
Fabricados en chapa de acero galvanizado calidad Z-275.
-Rodamientos de tipo rígido de bolas autoalineables, permanentemente engrasados y herméticos. -Rodete de doble aspiración integrado por: álabes insertos, platos centrales, coronas laterales y moyú de fijación al eje. -Los laterales de toda la gama se fabrican en una sola pieza, quedando embutidos en los mismos los oídos de aspiración. -Deflector diseñado aerodinámicamente para evitar posibles turbulencias. La unión a la envolvente, se realiza mediante un sistema de troquelados y tornillos que permiten su desmontaje para una fácil extracción del rodete. -Pies de apoyo construidos a partir de chapa galvanizada y estampada. Dan rigidez y estabilidad al ventilador e incorporan antivibradores de caucho para evitar vibraciones. (opcionales) -Con bastidor.
Eficiencia energética: ERP. Equilibrado: Según norma VDI2060 calidad Q 6,3.
R.P.M: máx. 1.750.
R.P.M: máx. 1.750.
R.P.M: máx. 1.600.
R.P.M: máx. 1.300.
R.P.M: máx. 1.300.
R.P.M: máx. 1.050.
R.P.M: máx. 850.
Consultar.
Consultar.
