Ventilador centrífugo de doble aspiración, a transmisión, turbina a acción y con estructura reforzada. Ideal para la aspiración o impulsión de aire limpio en locales, cocinas industriales, parkings o aplicaciones de ventilación en general.
Producto en stock.
Ventiladores centrífugos de doble aspiración fabricados en chapa de acero galvanizado, con salida a eje libre para accionamiento por transmisión mediante correas y poleas.

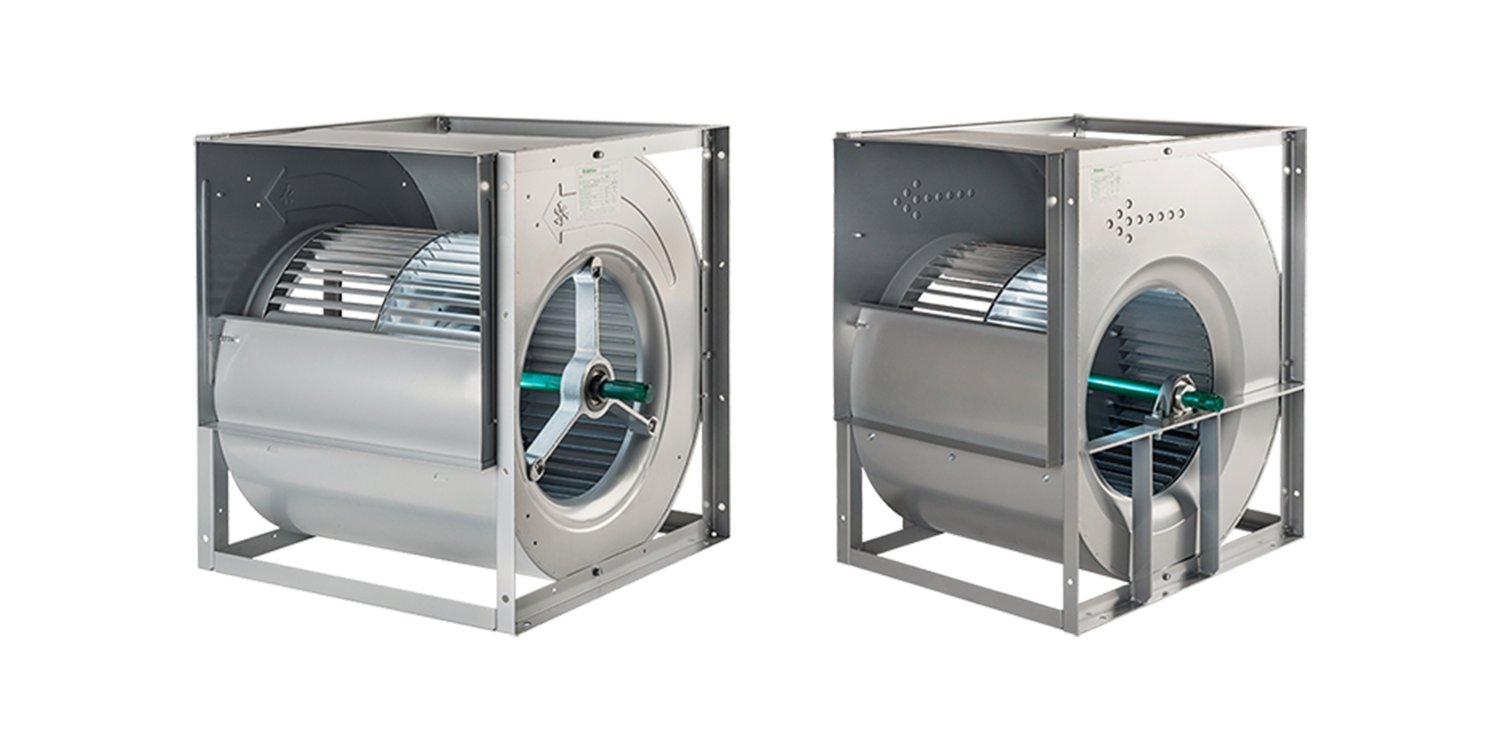

La construcción de la serie reforzada pequeña se realiza con bastidor cúbico más cruceta, y la serie reforzada grande con bastidor cúbico y soporte de rodamiento. Con caudales y presiones totales de hasta 53.800 m³/h y 1.420 Pa. Cubren rangos de temperatura desde -20 °C hasta 80 °C o 110 °C en función de la serie.

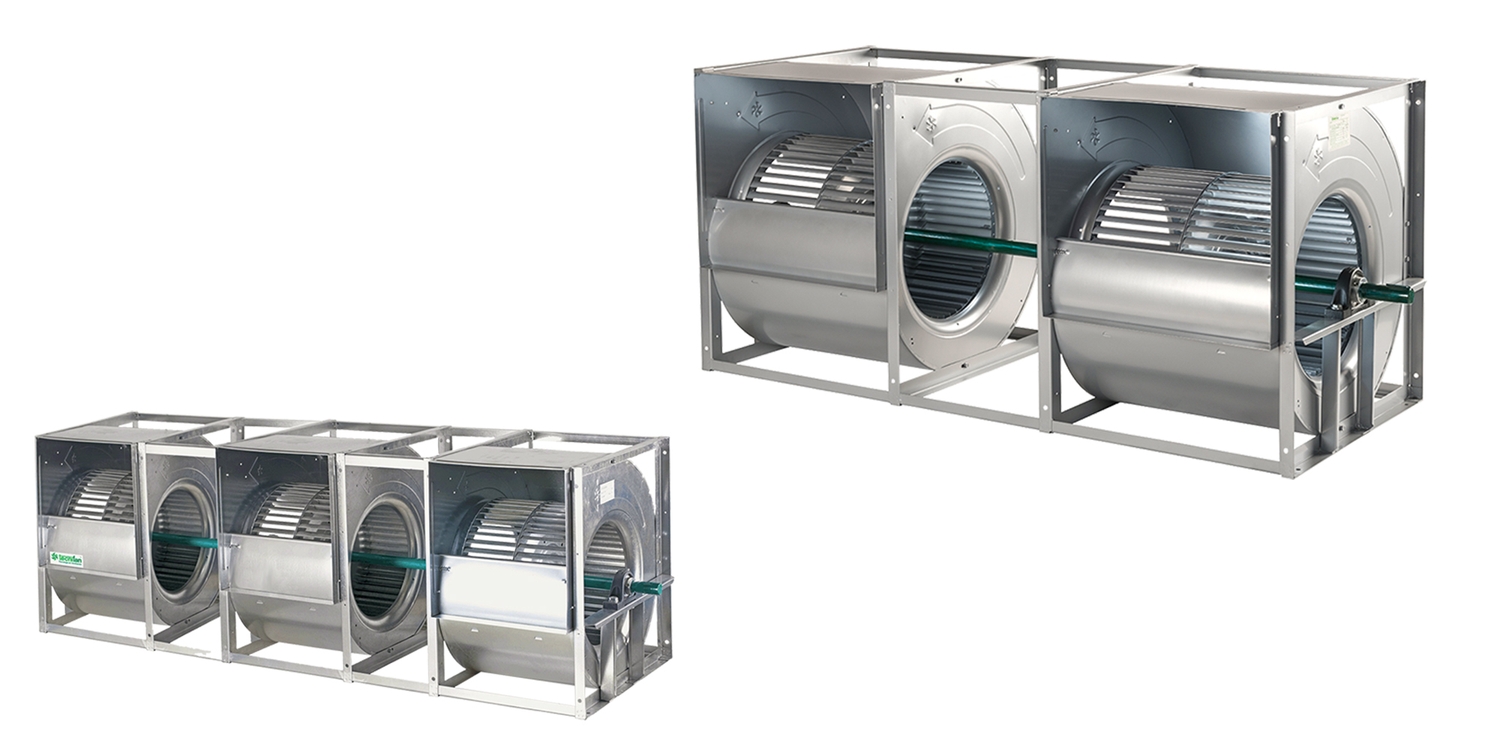

Disponible en formato doble y triple, con dos/tres ventiladores VCTM-R/TDA-R montados en tándem sobre el mismo eje, con soporte de rodamiento y reforzados con bastidores cúbicos, formando una unidad. Con caudales y presiones totales de hasta 107.600 m³/h y 1.320 Pa para el doble y 161.400 m³/h y 950 Pa para el triple.
Según el modelo. Disponibles en la ficha técnica.
Fabricados en chapa de acero galvanizado calidad Z-275.
-Rodamientos de tipo rígido de bolas autoalineables, permanentemente engrasados y herméticos. -Rodete de doble aspiración integrado por: álabes insertos, platos centrales, coronas laterales y moyú de fijación al eje. -Los laterales de toda la gama se fabrican en una sola pieza, quedando embutidos en los mismos los oídos de aspiración. -Deflector diseñado aerodinámicamente para evitar posibles turbulencias. La unión a la envolvente, se realiza mediante un sistema de troquelados y tornillos que permiten su desmontaje para una fácil extracción del rodete. -Pies de apoyo construidos a partir de chapa galvanizada y estampada. Dan rigidez y estabilidad al ventilador e incorporan antivibradores de caucho para evitar vibraciones. (opcionales) -Con bastidor. Se monta en la serie reforzada (R), su forma cúbica le confiere una gran rigidez al ventilador y permite el montaje en cuatro orientaciones por mano. -Las series que montan rodamientos con soporte de fundición, estos apoyan en un bastidor reforzado especialmente diseñado para dar rigidez y estabilidad al conjunto.
Eficiencia energética: ERP. Equilibrado: Según norma VDI2060 calidad Q 6,3.
R.P.M: máx. 1.800.
R.P.M: máx. 1.700.
R.P.M: máx. 1.400.
R.P.M: máx. 1.100.
R.P.M: máx. 925.
R.P.M: máx. 700.
R.P.M: máx. 650.
R.P.M: máx. 550.
R.P.M: máx. 450.
R.P.M: máx. 1.800.
R.P.M: máx. 1.700.
R.P.M: máx. 1.400.
R.P.M: máx. 1.100.
R.P.M: máx. 925.
Consultar.
