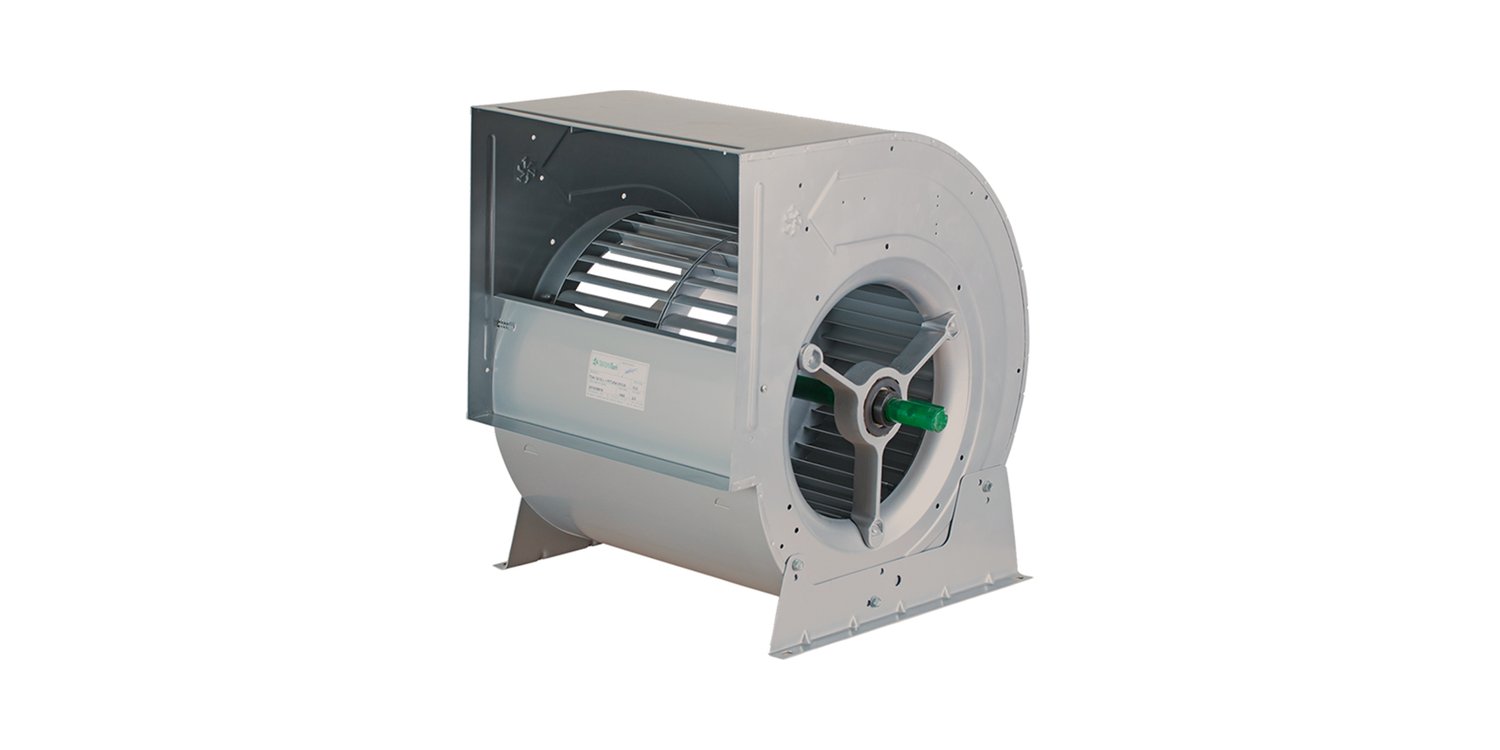

Ventilador VBAS-L/TDA-L Tecnifan

Ventilador centrífugo de doble aspiración, a transmisión y turbina a acción. Ideal para la aspiración o impulsión de aire limpio en locales, cocinas industriales, parkings o aplicaciones de ventilación en general.

Producto en stock.

Ventiladores centrífugos de doble aspiración fabricados en chapa de acero galvanizado, con salida a eje libre para accionamiento por transmisión mediante correas y poleas.

VCTM 2L Morgui TDA 2L Ventilador Dúplex Doble Aspiración Tecnifan

Principales características

La construcción de la serie ligera permite el montaje con pies de apoyo, soporte motor o mediante bancada soporte motor. Con caudales y presiones totales de hasta 17.300 m³/h y 1.000 Pa. Cubren rangos de temperatura desde -20 °C hasta 80 °C o 110 °C en función de la serie.

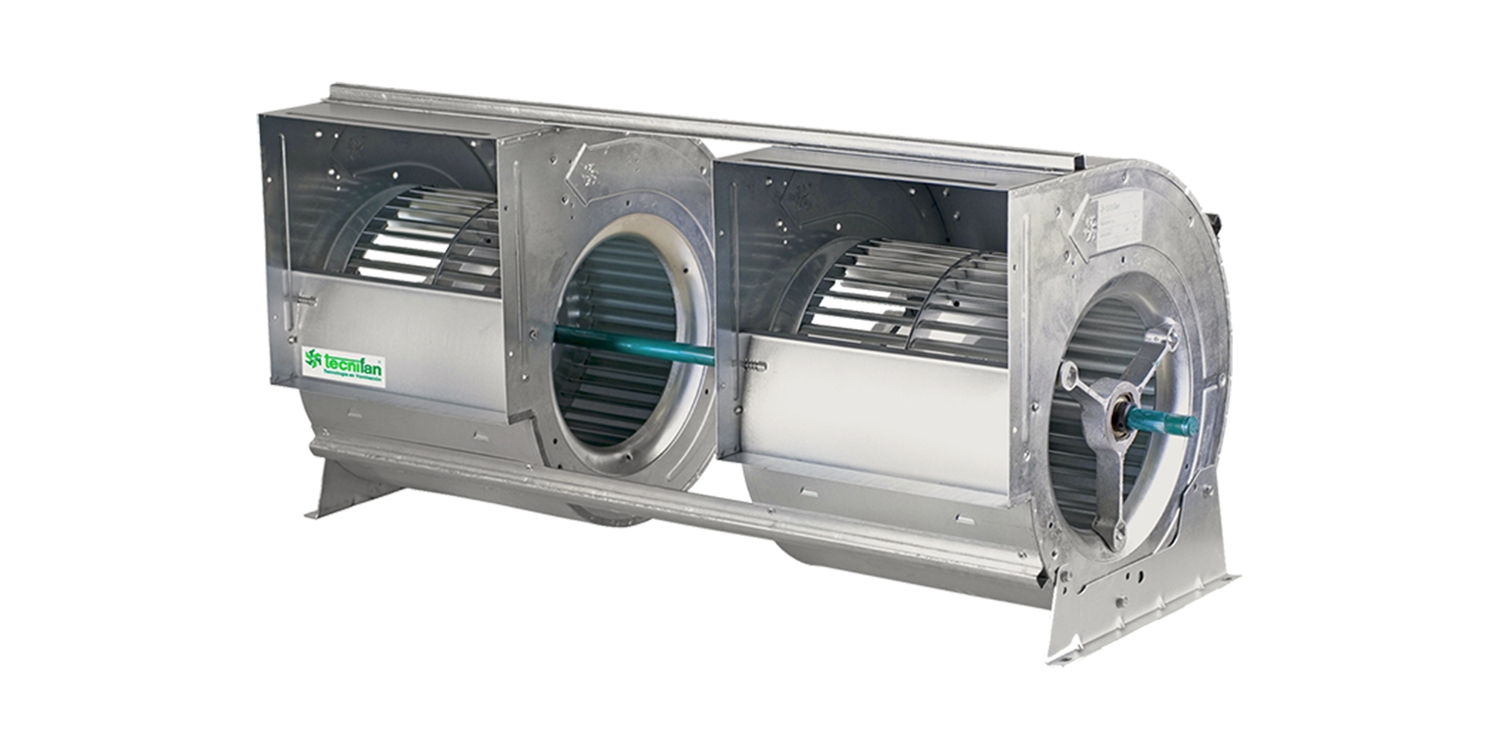

Disponible en formato doble, con dos ventiladores VBAS-L/TDA-L montados en tándem sobre el mismo eje y formando una unidad. Permite el montaje con pies de apoyo. Con caudales y presiones totales de hasta 34.600 m³/h y 820 Pa.

Medidas

Según el modelo. Disponibles en la ficha técnica.

Materiales

Fabricados en chapa de acero galvanizado calidad Z-275.

Construcción

-Rodamientos de tipo rígido de bolas autoalineables, permanentemente engrasados y herméticos. -Rodete de doble aspiración integrado por: álabes insertos, platos centrales, coronas laterales y moyú de fijación al eje. -Los laterales de toda la gama se fabrican en una sola pieza, quedando embutidos en los mismos los oídos de aspiración. -Deflector diseñado aerodinámicamente para evitar posibles turbulencias. La unión a la envolvente, se realiza mediante un sistema de troquelados y tornillos que permiten su desmontaje para una fácil extracción del rodete. -Pies de apoyo construidos a partir de chapa galvanizada y estampada. Dan rigidez y estabilidad al ventilador e incorporan antivibradores de caucho para evitar vibraciones. (opcionales)

Normativas

Eficiencia energética: ERP. Equilibrado: Según norma VDI2060 calidad Q 6,3.

VBAS2 7/7

R.P.M: máx. 2.200.

VBAS3 9/7

R.P.M: máx. 1.600.

VBAS4 9/9

R.P.M: máx. 1.600.

VBAS51 10/8

R.P.M: máx. 1.600.

VBAS5 10/10

R.P.M: máx. 1.550.
