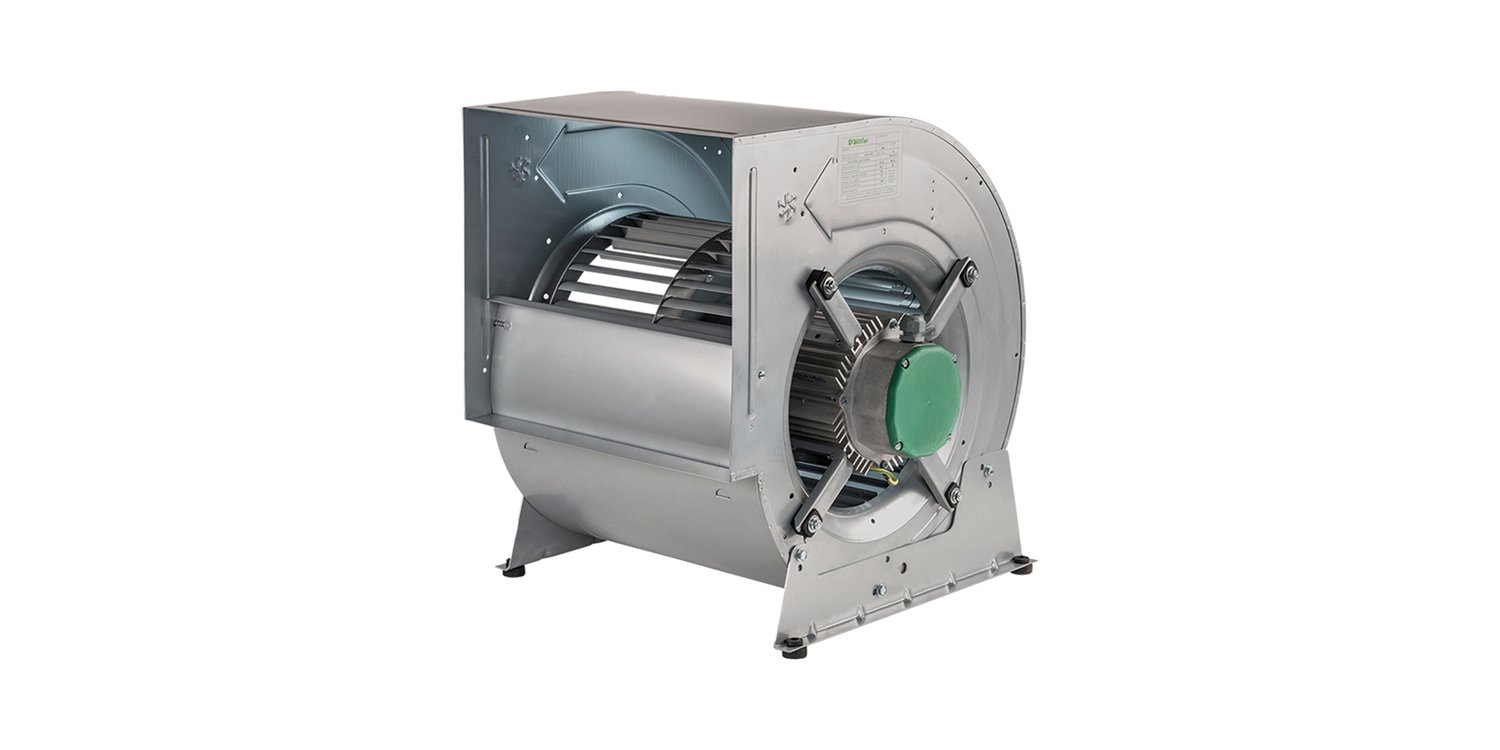

Ventilador Motor Directo VCS/TMD Tecnifan

Ventilador centrífugo de doble aspiración con turbina a acción y motor directo IP54 incorporado.

Producto en stock.

Protección IP54

Ventilador centrífugo de doble aspiración, con motor cerrado (IP54), monofásico o trifásico, de 4 o 6 polos, 1 y 3 velocidades, con protector térmico interno y aislamiento clase F, directamente acoplado al rodete y fijado al lateral mediante un sistema de patillas con antivibradores de caucho natural.

Principales características

Cubren 9 tamaños, del 5/8 al 15/15, con caudales de hasta 10.000 m³/h y presiones de hasta 520 Pa. Posibilidad de montaje en 4 posiciones y cubren un rango de temperaturas desde -20ºC hasta 50ºC.

Medidas

Según el modelo. Disponibles en la ficha técnica.

Materiales

Fabricados en chapa de acero galvanizado calidad Z-275.

Construcción

-Rodete de doble aspiración integrado por: álabes insertos, platos centrales, coronas laterales y moyú de fijación al eje. -Los laterales se fabrican en una sola pieza. Se unen a la envolvente mediante soldadura eléctrica por puntos. Los oídos de aspiración, diseñados de forma aerodinámica para conseguir mayor rendimiento, quedan embutidos en los mismos. -Las carcasas se montan mediante soldadura eléctrica por puntos. Todos los puntos de soldadura van recubiertos de una pintura antioxidante. Este sistema de montaje, junto con el espesor de la chapa utilizado y los nervios estampados en la propia chapa, aportan una gran solidez y rigidez al conjunto de la carcasa. -Deflector diseñado aerodinámicamente para evitar posibles turbulencias. La unión a la envolvente, se realiza mediante un sistema de troquelados y tornillos que permiten su desmontaje para una fácil extracción del rodete. -Pies de apoyo construidos a partir de chapa galvanizada y estampada. Dan rigidez y estabilidad al ventilador e incorporan antivibradores de caucho para evitar vibraciones. (opcionales) -Patillas de sujeción especialmente diseñadas, unidas al lateral de la carcasa mediante tornillos e intercalando entre motor y soporte, con antivibradores de caucho natural. -Motor de tipo cerrado IP54, monofásico (por defecto) o trifásico, con condensador de cuatro a seis polos y específicamente diseñado para este ventilador. Dispone de caja de conexiones integrada con prensaestopa, donde se aloja el condensador y la regleta para su conexión. Se puede regular la velocidad con el variador de frecuencia VFS de entrada 220 V monofásico y misma salida.

Opcionales: 1. Motor de 3 velocidades, controlable con conmutador de 0+3 posiciones VCON3V.

2. Motor de rotor exterior. Se puede regular la velocidad con el regulador de tensión VRVM.

Normativas

Directiva Ecodesign ErP 2009/125/CE. Equilibrado: Según norma VDI2060 calidad Q 6,3.

4/7 2p 1/4

6/7 4p 1/5

5/8 6p 1/20

7/7 6p 1/10

7/7 4p 0,12kW

9/7 6p 0,12kW

9/7 4p 0,35kW

9/9 6p 0,12kW
