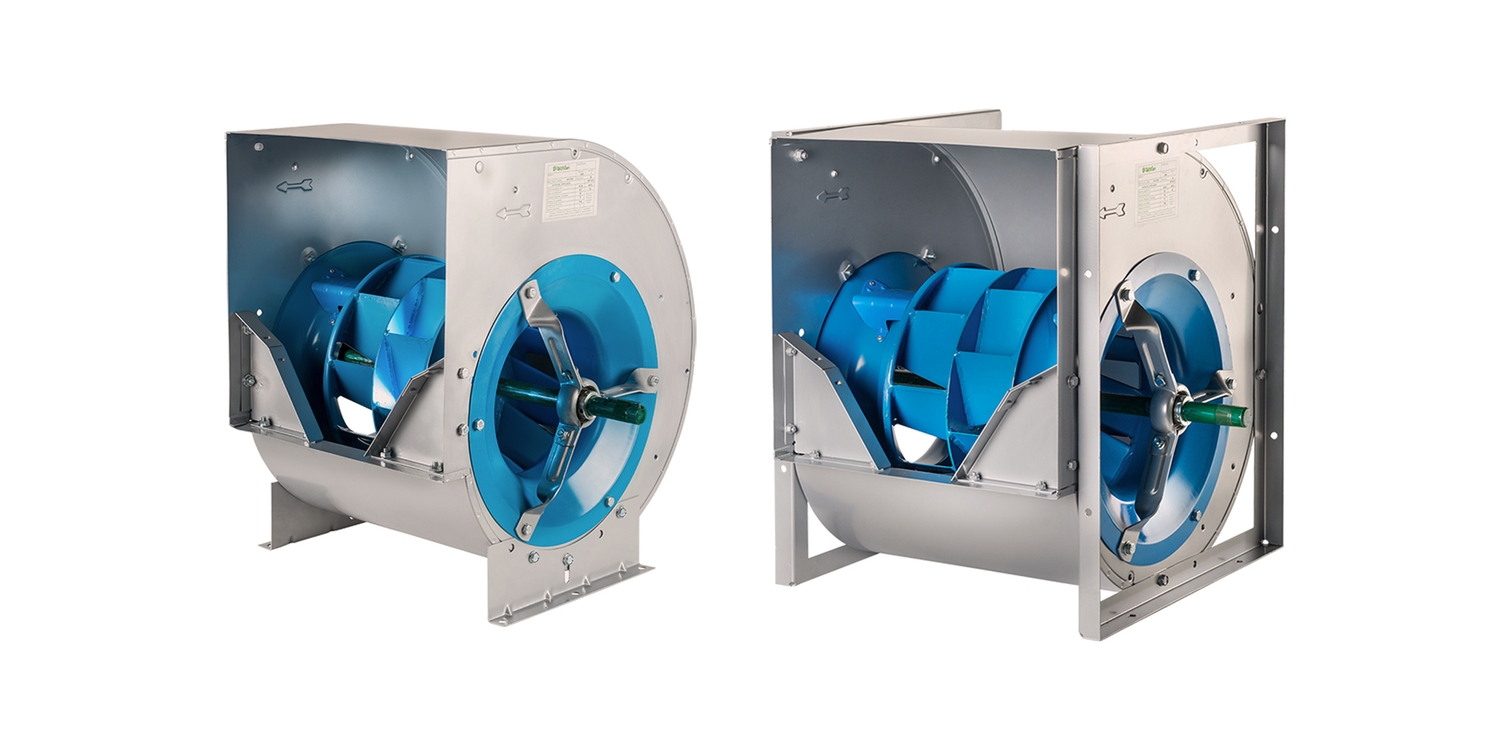

Ventiladores centrífugos de doble aspiración, a transmisión con rodete a reacción. Disponibles en serie reforzada, semireforzada y ligera.
Busca productos por nombre
Ventiladores, cajas y climatización | Morgui

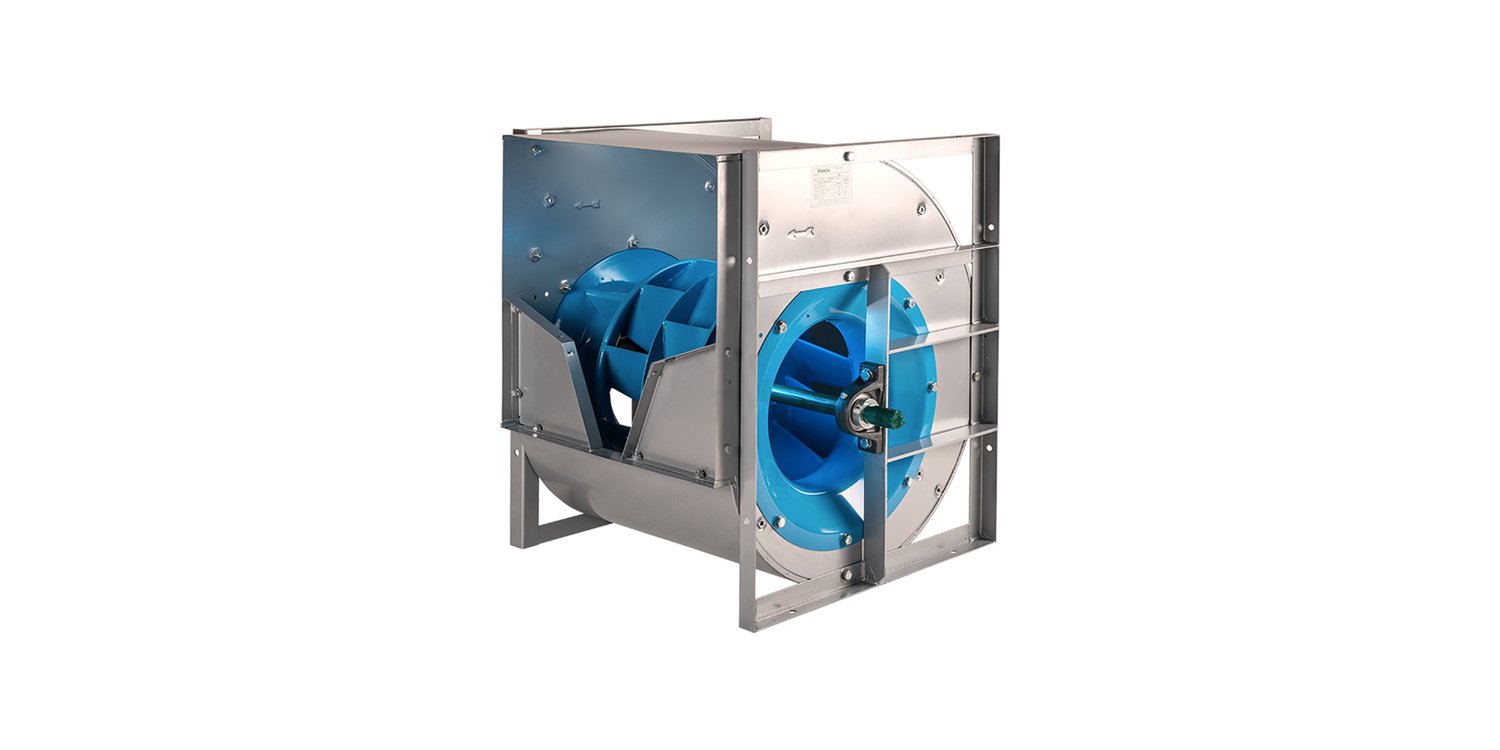

Ventilador Doble Aspiración TZAF T1 Tecnifan-Comefri
Ventilador de palas a reacción
Ventilador reforzado
Diseñados para aplicaciones HVAC, alta eficiencia, diseño compacto, bajo consumo de energía y funcionamiento silencioso.
Principales características
Ventiladores centrífugos de doble aspiración fabricados en chapa de acero galvanizado Z-275 para altas presiones, con rodete de reacción de metal con álabes tipo Airfoil y tecnología Forefinger.
El principio consiste en aprovechar los remolinos de aire siempre presentes en el interior de la carcasa del ventilador. Como es bien sabido, la recirculación de las corrientes de aire dentro de la carcasa es una importante fuente de pérdidas, lo que disminuye la eficiencia del ventilador y aumenta su ruido. Este dispositivo, denominado Forefinger®, redirige activamente esta recirculación de aire hacia la salida, mejorando sistemáticamente el rendimiento, tanto aerodinámico como acústico.
Salida a eje libre para accionamiento por transmisión mediante poleas y correas. Con doble punta de eje para facilitar el montaje en 8 orientaciones posibles.
Construcción
Todas las carcasas de los ventiladores están fabricadas en chapa de acero galvanizado y se construyen utilizando el método de sellado Pittsbourgh, que garantiza un sellado hermético de alta calidad, así como una carcasa reforzada estructuralmente.
Esta turbina de alto rendimiento está fabricada en acero resistente a la corrosión, con álabes curvados hacia atrás y con forma de perfil aerodinámico, soldados en su posición. Todos los rodetes están recubiertos con pintura epoxi y equilibrados tanto estática como dinámicamente. Las turbinas se fijan al eje mediante un buje de acero o aluminio. El orificio del buje está mecanizado con precisión e incorpora una chaveta y un tornillo de bloqueo.
La construcción de la serie ligera (L) se fabrica con cruceta. La construcción de la serie semirreforzada (R) se fabrica con marcos laterales más cruceta. La construcción de la serie reforzada (T1) se realiza con bastidor y soporte de rodamiento. La construcción de la serie reforzada pequeña (T2) se realiza con bastidor y soporte de rodamiento. Posee rendimientos más elevados que la serie R y T1, al incluir rodete de tipo clase 2. a construcción de la serie reforzada grande (T2L) se realiza con bastidor y soporte de rodamiento. Posee rendimientos más elevados que la serie R y T1, al incluir rodete de tipo clase 2.
315 ... 1000
