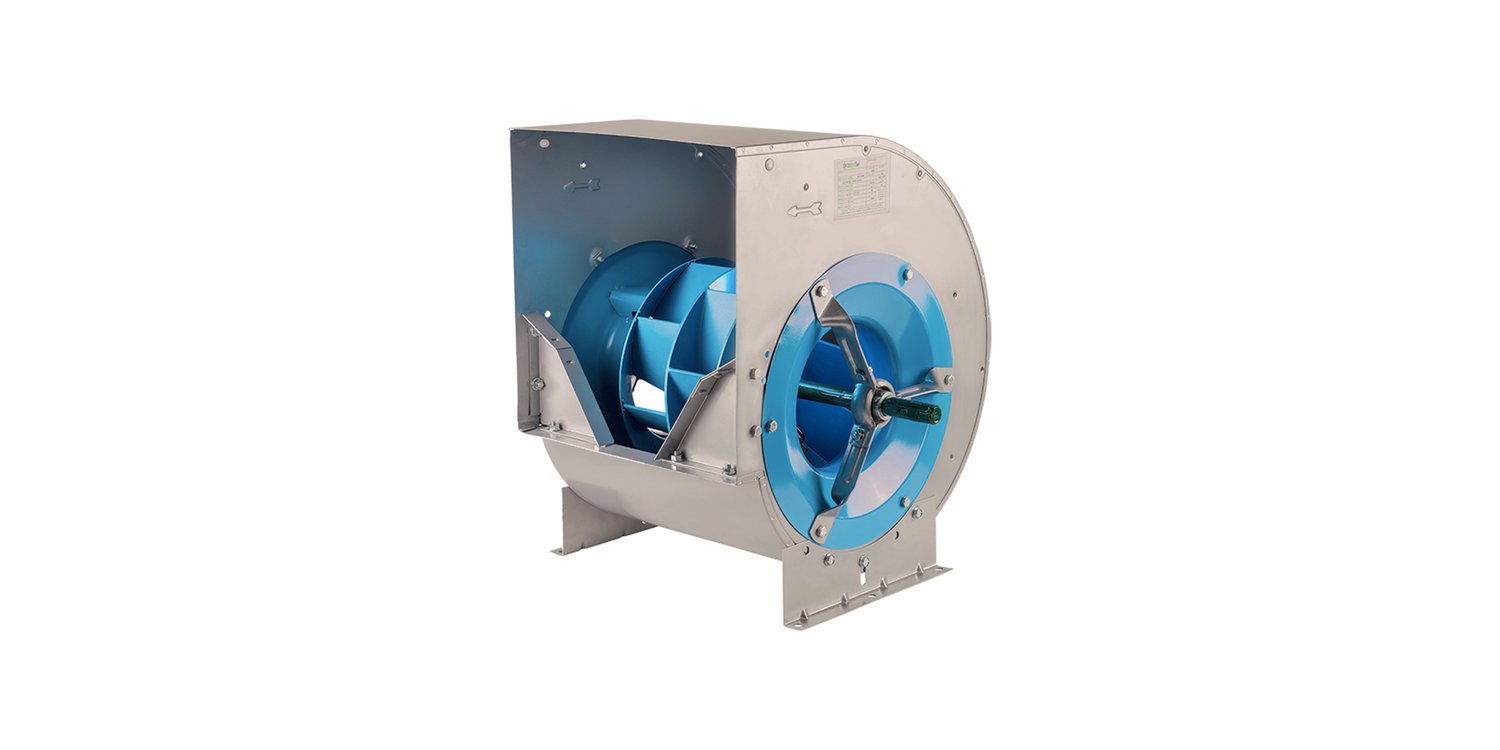

Ventilador Doble Aspiración THLZ PL Tecnifan-Comefri
Ventilador de palas a reacción
Diseñados para aplicaciones HVAC, alta eficiencia, diseño compacto, bajo consumo de energía y funcionamiento silencioso.
Principales características
Ventiladores centrífugos de doble aspiración fabricados en chapa de acero galvanizado Z-275, con rodete de reacción de poliamida y tecnología forefinger.
El principio consiste en aprovechar los remolinos de aire siempre presentes en el interior de la carcasa del ventilador. Como es bien sabido, la recirculación de las corrientes de aire dentro de la carcasa es una importante fuente de pérdidas, lo que disminuye la eficiencia del ventilador y aumenta su ruido. Este dispositivo, denominado Forefinger®, redirige activamente esta recirculación de aire hacia la salida, mejorando sistemáticamente el rendimiento, tanto aerodinámico como acústico.
Salida a eje libre para accionamiento por transmisión mediante poleas y correas. Con doble punta de eje para facilitar el montaje en 8 orientaciones posibles.
Construcción
Todas las carcasas de los ventiladores están fabricadas en chapa de acero galvanizado y se construyen utilizando el método de sellado Pittsbourgh, que garantiza un sellado hermético de alta calidad, así como una carcasa reforzada estructuralmente.
La turbina de alto rendimiento está fabricada en poliamida reforzada con fibra de vidrio, con álabes curvados hacia atrás y de perfil preciso, y está equilibrada tanto estática como dinámicamente. Los rodetes se fijan al eje mediante un cubo de aluminio. El orificio del cubo está mecanizado con precisión e incorpora una chaveta y un tornillo de bloqueo.

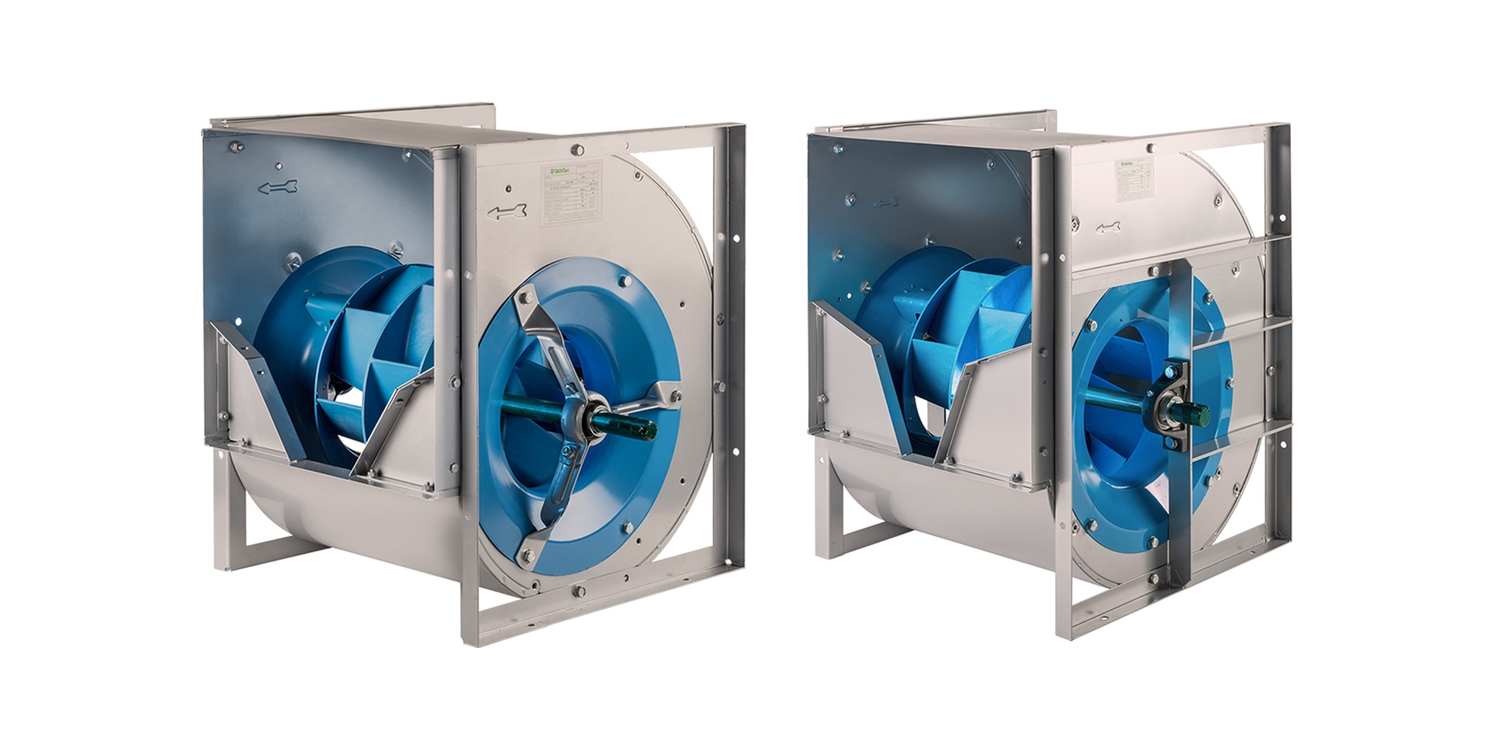

La construcción de la serie ligera (L) se realiza con cruceta. La construcción de la serie semi-reforzada (R) se realiza con marcos laterales mas cruceta. La construcción de la serie reforzada (T) se realiza con bastidor y soporte de rodamiento.
200 ... 450
