Campana extractora diseñada especialmente para la extracción de humo generada por hornos industriales. Soldada en una sola pieza hasta 6,5 m de longitud y colector de filtros invertido.
Disponible en formato mural y central.
Busca productos por nombre
Campanas extractoras | Morgui

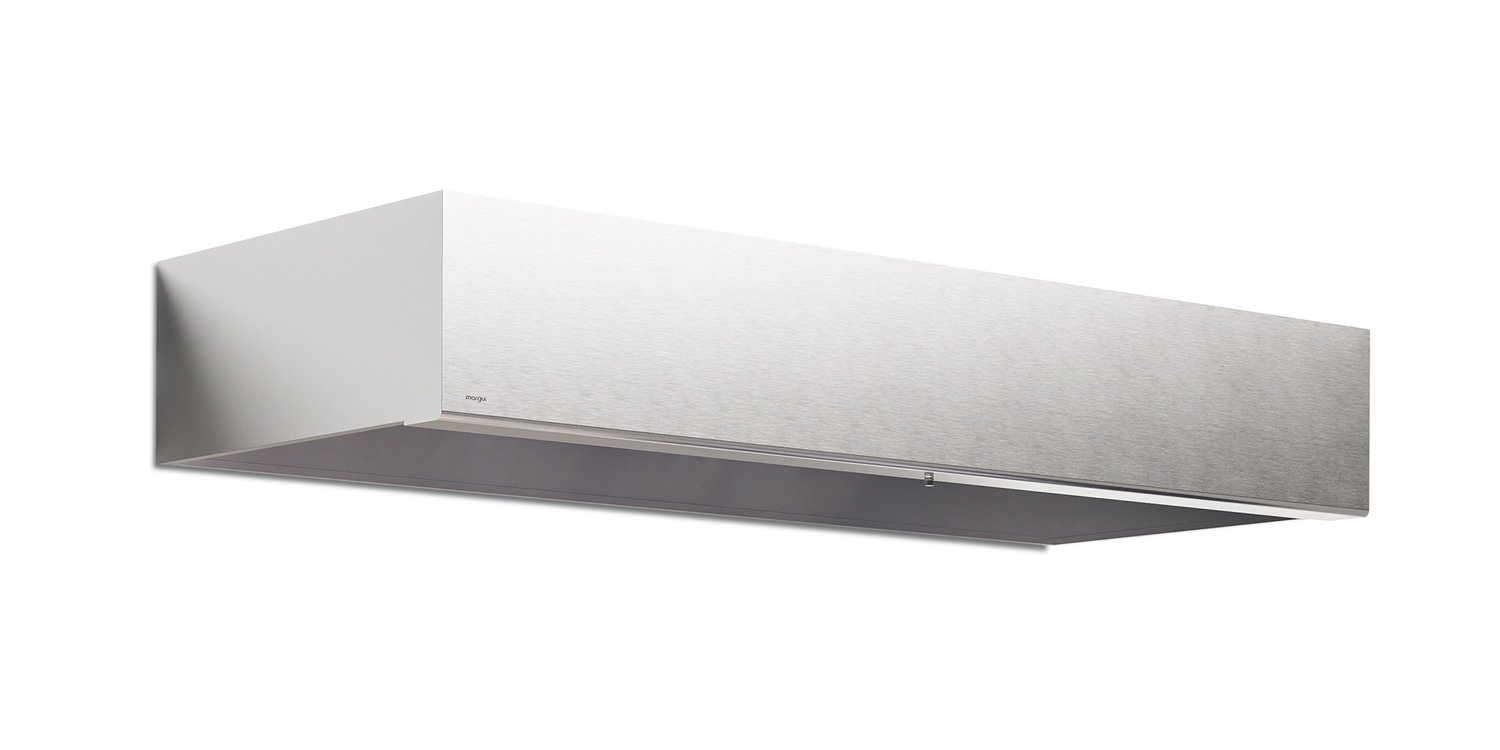

Campana Horno
Ideal para hornos
Con filtros invertidos en el frontal
Plenum de aportación opcional
Plenum d'extracción regulable opcional

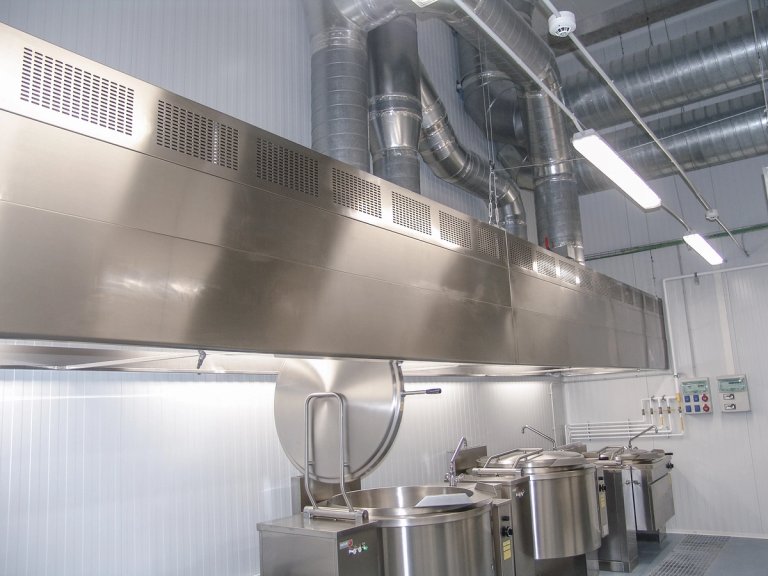

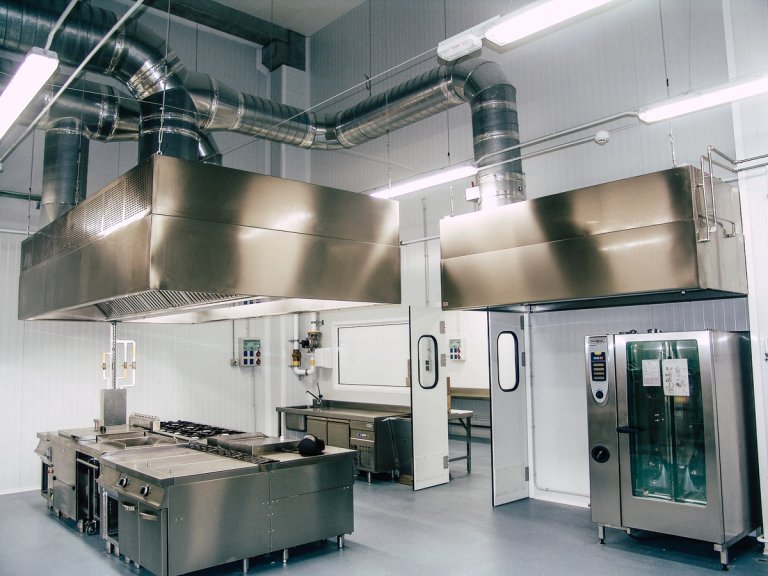

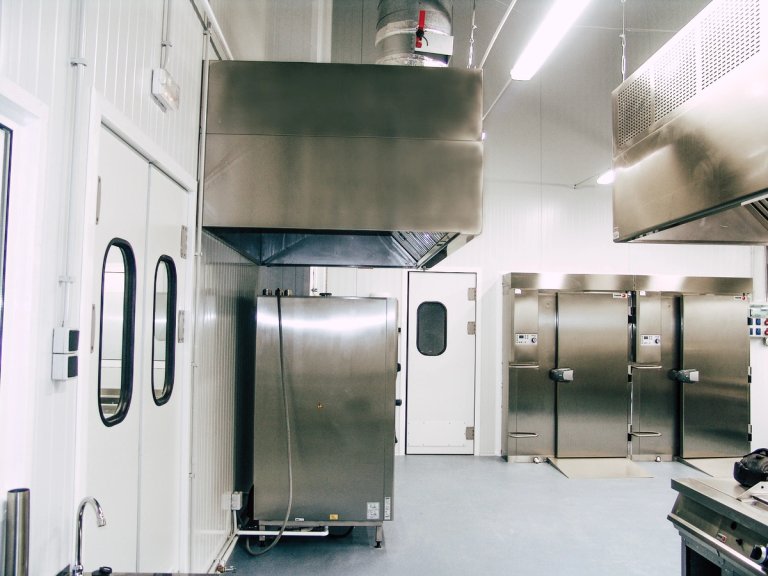

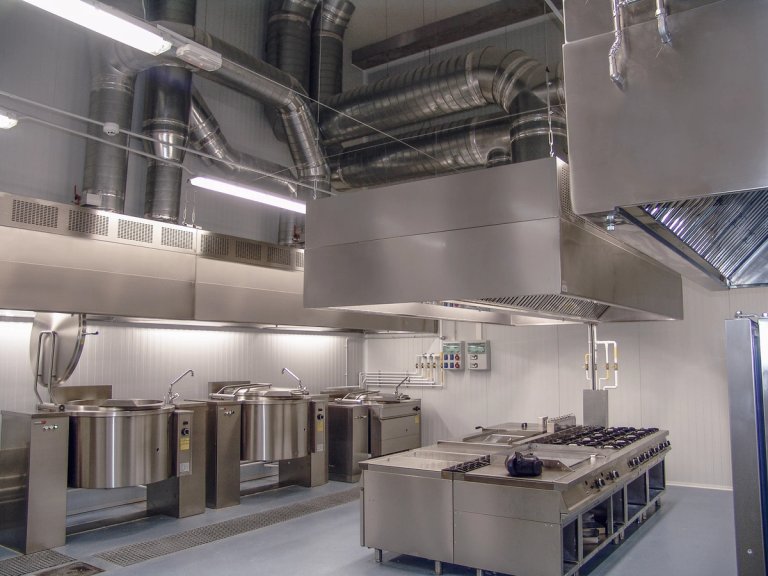

La campana más adecuada para capturar el humo al abrir las puertas de los hornos, marmitas y sartenes basculantes.
Principales características
Campana extractora industrial Morgui diseñada especialmente para hornos. El colector de filtros está situado en la parte frontal de la campana para aspirar el humo que desprenden los hornos cuando se abren.
Compatible con la incorporación de un plenum de extracción con compuertas de regulación extraíbles, así como un plenum de aportación de aire frontal mediante punzonado.
Medidas
Longitud: según necesidad del cliente. Fondo: mínimo de 1.200 mm en formato mural y de 1.500 mm en formato central. Altura campana: 300, 400 o 500 mm. Altura aconsejable del plenum: desde 200 hasta 400 mm.
Formatos

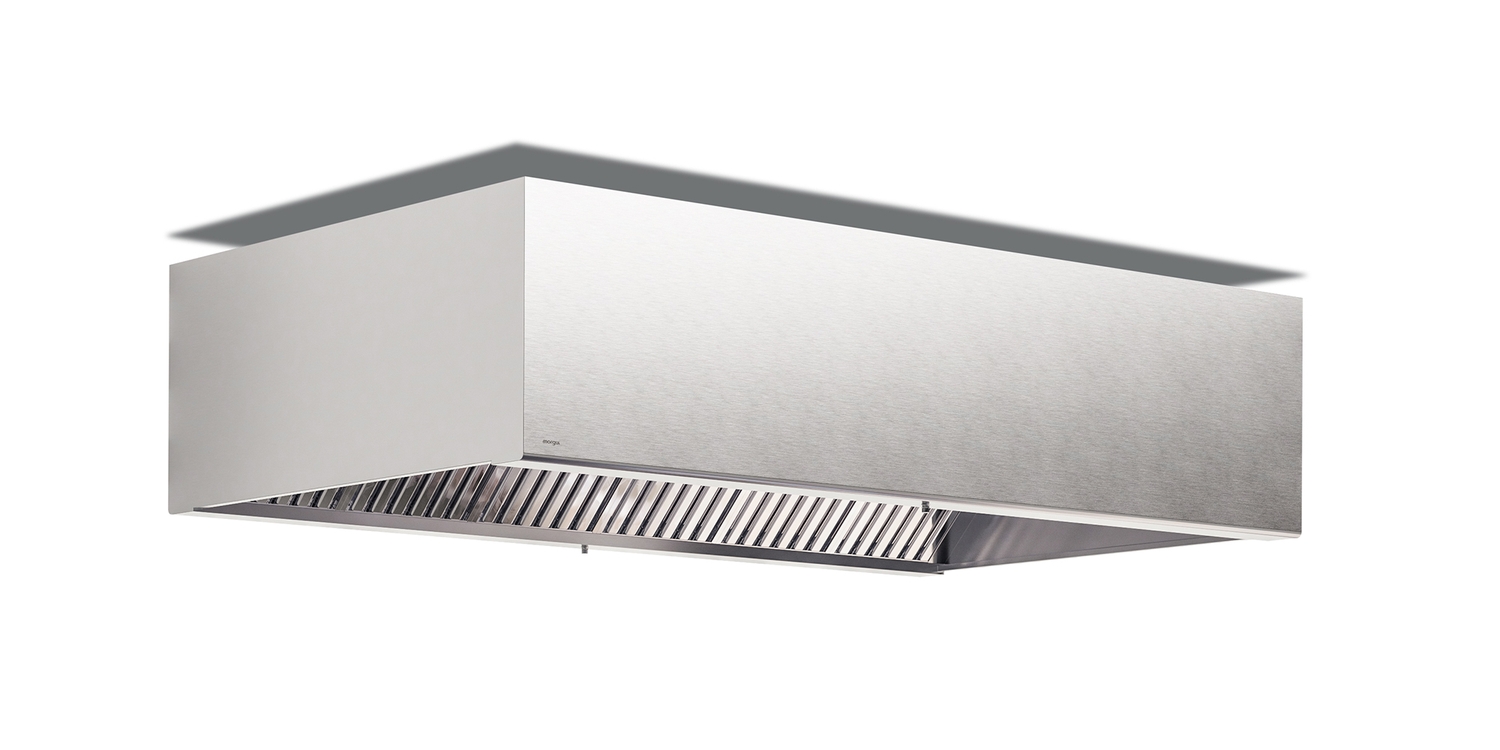

Mural o central.
Materiales
Partes vistas fabricadas en chapa de acero inoxidable AISI 304 de 1 mm de espesor. Estructura tubular exterior no visible y techo fabricados en acero galvanizado.
Construcción
Campana totalmente soldada en una sola pieza hasta 6,5 m. En medidas superiores, la construcción es modular. Fabricada con una estructura tubular exterior no visible que aporta mayor robustez al conjunto, sin tornillos ni juntas visibles que puedan provocar goteos o acumulación de suciedad. Todos los extremos de las chapas de acero tienen doble pliegue para evitar posibles cortes. El borde inferior del frontal está redondeado para evitar golpes accidentales.
El colector de filtros está situado en el frontal de ala campana.
Todos los plenums de extracción incorporan compuertas de regulación extraíbles. El plenum de aportación incluye aislamiento interior para evitar condensaciones. Construcciones a medida bajo demanda, con todo tipo de adaptaciones para vigas, columnas y otros elementos estructurales.
Acabados estándar
Acabado satinado en toda la superficie visible del acero inoxidable. Incluye el logotipo de Morgui en el lado izquierdo del frontal. La aportación de aire se realiza mediante punzonado en el frontal. Consulta en el apartado de personalización todas las opciones de configuración y adaptación disponibles.
Las campanas Morgui se entregan listas para facilitar su instalación: con ranuras y pletinas roscadas soldadas, y con soportes de pared o techo que ayudan en su fijación a la estructura del edificio. Estos elementos sirven de base, pero la instalación definitiva requiere materiales y fijaciones adicionales según cada proyecto.
Drenaje
Canal recoge grasas completamente soldado en todo el perímetro de la campana y conectado a la bandeja principal, en la parte inferior del colector de filtros. La bandeja incluye un tapón de drenaje.
Filtros
Filtros de placas inox AISI 430 brillo (e=0,4). Norma DIN 18869-5:2007-08. Incluidos con la campana. Tamaño según modelo/altura.
