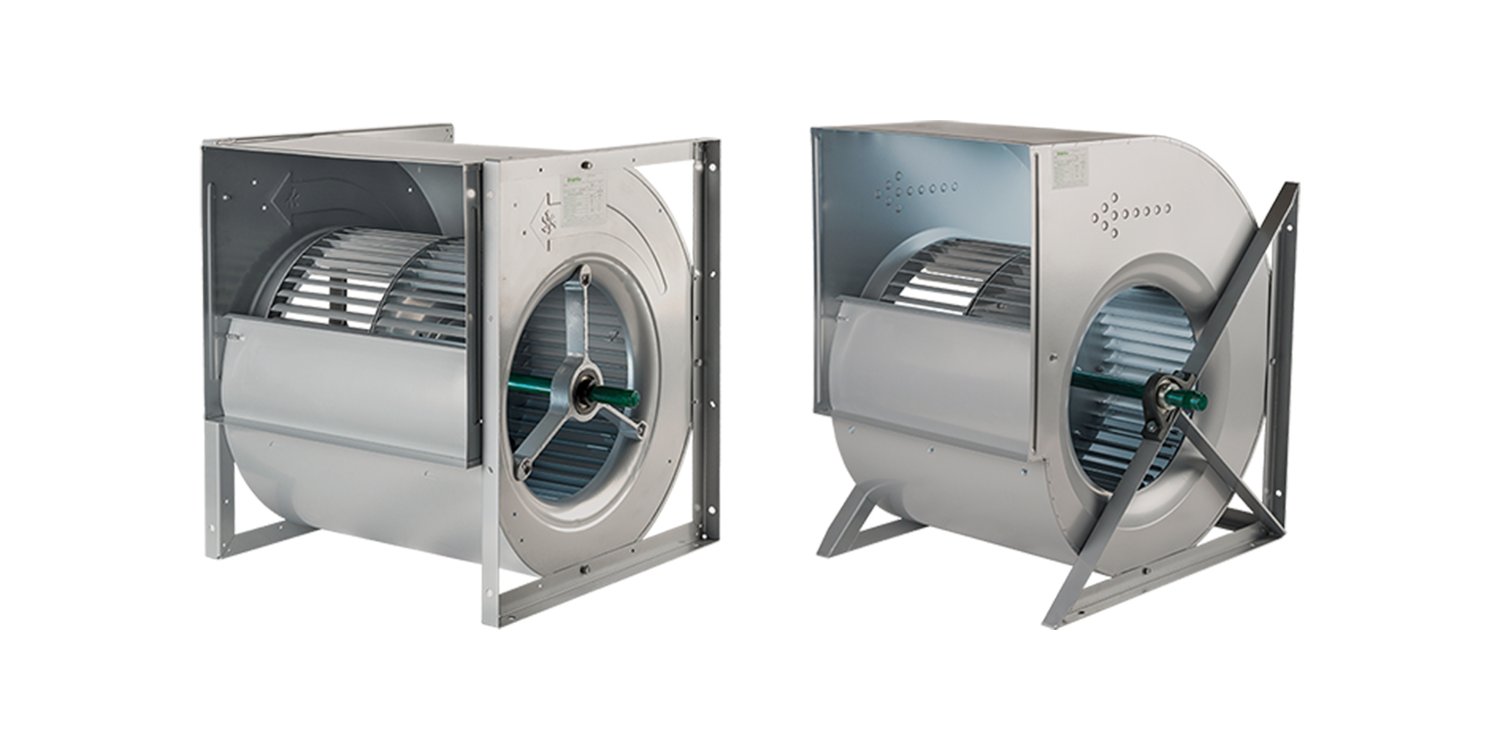

Ventilador VCTM-SR/TDA-SR Tecnifan

Ventilador centrífug de doble aspiració, amb transmissió, turbina d’acció i estructura semireforçada. Ideal per a l’aspiració o impulsió d’aire net en locals, cuines industrials, pàrquings o aplicacions de ventilació en general.

Producte en estoc.

Ventiladors centrífugs de doble aspiració fabricats en xapa d’acer galvanitzat, amb sortida a eix lliure per a accionament mitjançant transmissió amb corretges i politges.

Ventilador-Doble-Aspiración-Duplex-Semi-Reforzado-VCTM_2SR-Morgui-TDA_2SR-tecnifan

Característiques principals

La construcció de la sèrie semireforçada petita es realitza amb marcs laterals i creueta; i la sèrie semireforçada gran amb bastidor triangular i suport de rodaments. Amb cabals i pressions totals de fins a 53.800 m³/h i 1.260 Pa. Cobreixen rangs de temperatura des de -20 °C fins a 80 °C o 110 °C segons la sèrie.

Disponible en format doble, amb dos ventiladors VCTM-SR/TDA-SR muntats en tàndem sobre el mateix eix, amb creueta i reforçats amb marcs laterals i travessers, formant una unitat. Amb cabals i pressions totals de fins a 34.600 m³/h i 1.010 Pa.

Mesures

Segons el model. Disponibles a la fitxa tècnica.

Materials

Fabricats en xapa d’acer galvanitzat de qualitat Z-275.

Construcció

-Rodaments de tipus rígid de boles autoalineables, permanentment engreixats i hermètics. -Rodet de doble aspiració integrat per: àleps inserits, plats centrals i, boixa de fixació a l’eix. -Els laterals de tota la gamma es fabriquen en una sola peça, quedant embotits en els mateixos les oïdes d’aspiració. -Deflector dissenyat aerodinàmicament per evitar possibles turbulències. La unió a l’envoltant es realitza mitjançant un sistema d'encunyats i cargols que permeten el seu desmuntatge per a una fàcil extracció del rodet. -Peus de suport construïts a partir de xapa galvanitzada i estampada. Proporcionen rigidesa i estabilitat al ventilador i incorporen antivibradors de cautxú per evitar vibracions (opcionals). -Amb bastidor.

Normatives

Eficiència energètica: ERP. Equilibratge: Segons norma VDI 2060, qualitat Q 6,3.

VCTM3 9/7

R.P.M: máx. 1.750.

VCTM4 9/9

R.P.M: máx. 1.750.

VCTM5 10/10

R.P.M: máx. 1.600.

VCTM6 12/9

R.P.M: máx. 1.300.

VCTM7 12/12

R.P.M: máx. 1.300.
