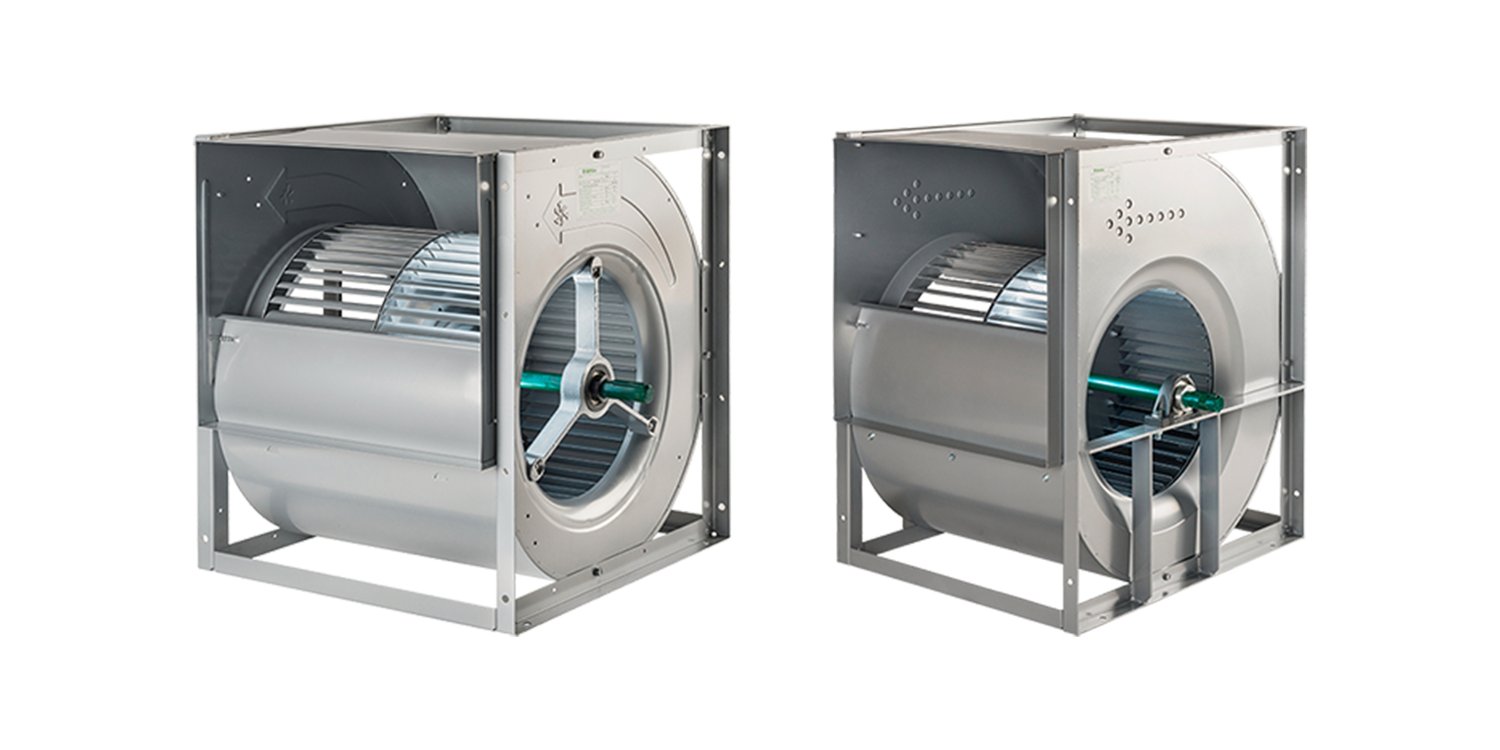

Ventilador VCTM-R/TDA-R Tecnifan

Ventilador centrífug de doble aspiració, amb transmissió, àleps d’acció i estructura reforçada. Ideal per a l’aspiració o impulsió d’aire net en locals, cuines industrials, pàrquings o aplicacions de ventilació en general.

Producte en estoc.

Ventiladors centrífugs de doble aspiració, fabricats en xapa d’acer galvanitzat, amb sortida a eix lliure per a accionament mitjançant transmissió amb corretges i politges.

VCTM_2R-Morgui-TDA_2R-Tecnifan-Ventilador-Dúplex-Doble-Aspiración-Reforzado

Característiques principals

La construcció de la sèrie reforçada petita es realitza amb bastidor cúbic més creueta, i la sèrie reforçada gran amb bastidor cúbic i suport de rodaments. Amb cabals i pressions totals de fins a 53.800 m³/h i 1.420 Pa. Cobreixen rangs de temperatura des de -20 °C fins a 80 °C o 110 °C segons la sèrie.

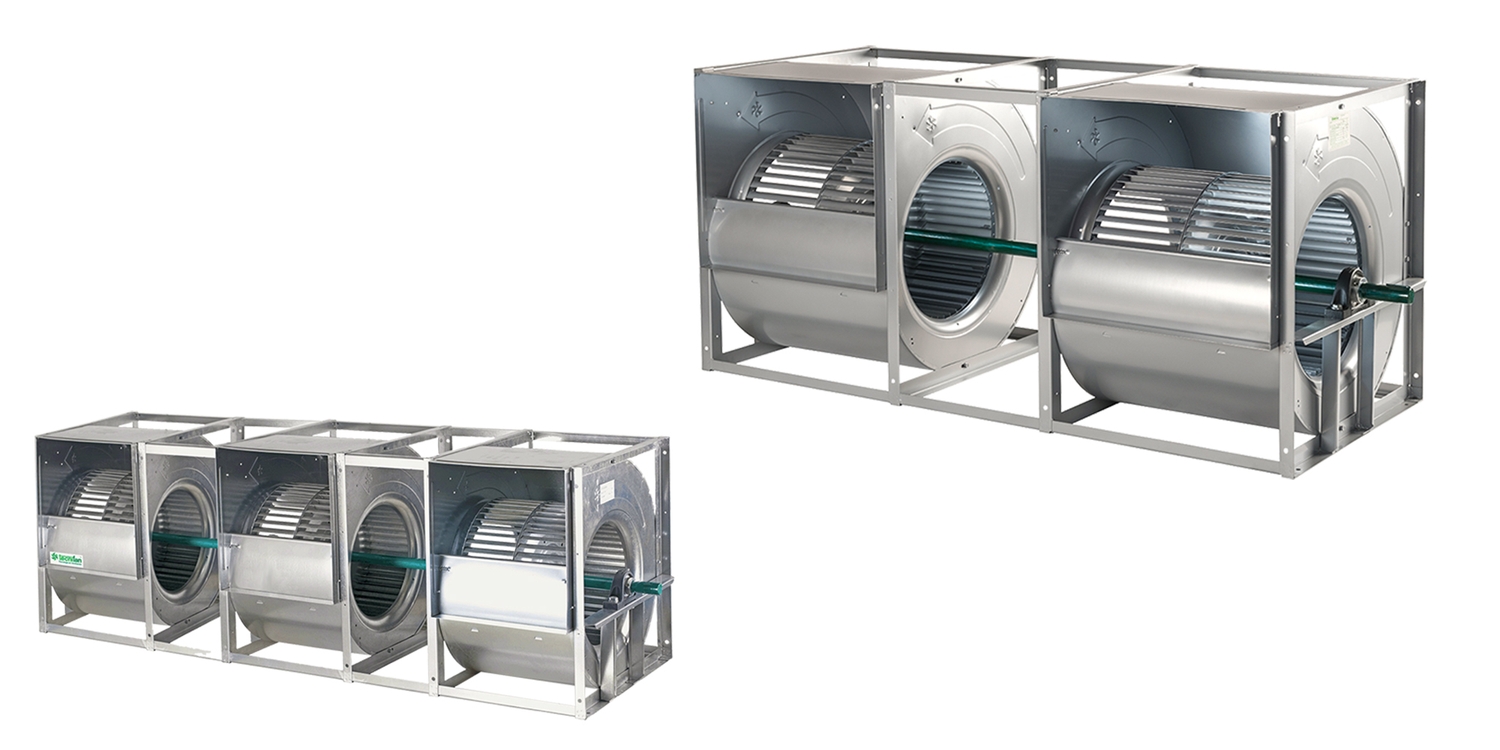

Disponible en format doble i triple, amb dos o tres ventiladors VCTM-R/TDA-R muntats en tàndem sobre el mateix eix, amb suport de rodaments i reforçats amb bastidors cúbics, formant una unitat. Amb cabals i pressions totals de fins a 107.600 m³/h i 1.320 Pa per al doble, i 161.400 m³/h i 950 Pa per al triple.

Mesures

Segons el model. Disponibles a la fitxa tècnica.

Materials

Fabricats en xapa d’acer galvanitzat de qualitat Z-275.

Construcció

-Rodaments de tipus rígid de boles autoalineables, permanentment engreixats i hermètics. -Rodet de doble aspiració integrat per: àleps inserits, plats centrals i, boixa de fixació a l’eix. -Els laterals de tota la gamma es fabriquen en una sola peça, quedant embotits en els mateixos les oïdes d’aspiració. -Deflector dissenyat aerodinàmicament per evitar possibles turbulències. La unió a l’envoltant es realitza mitjançant un sistema d'encunyats i cargols que permeten el seu desmuntatge per a una fàcil extracció del rodet. -Peus de suport construïts a partir de xapa galvanitzada i estampada. Proporcionen rigidesa i estabilitat al ventilador i incorporen antivibradors de cautxú per evitar vibracions (opcions). -Amb bastidor. Es munta a la sèrie reforçada (R); la seva forma cúbica li confereix una gran rigidesa al ventilador i permet el muntatge en quatre orientacions segons la mà. -Les sèries que munten rodaments amb suport de fosa se sustenten en un bastidor reforçat, especialment dissenyat per aportar rigidesa i estabilitat al conjunt.

Normatives

Eficiència energètica: ERP. Equilibrat: Segons norma VDI 2060, qualitat Q 6,3.

VCTM4R 9/9

R.P.M: máx. 1.800.

VCTM5R 10/10

R.P.M: máx. 1.700.

VCTM7R 12/12

R.P.M: máx. 1.400.

VCTM8R 15/15

R.P.M: máx. 1.100.

VCTM9R 18/18

R.P.M: máx. 925.
